用ADS如何给介质谐振腔振荡电路建模?

录入:edatop.com    点击:

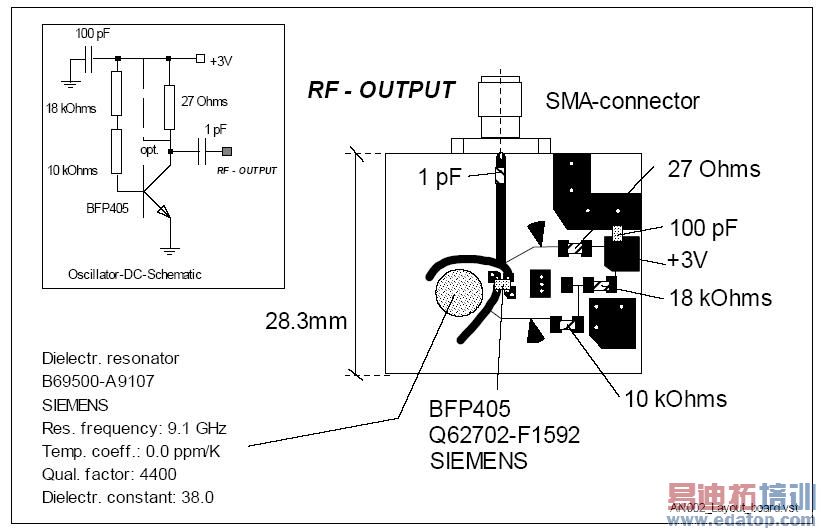

如图,问题是ADS元件库中只有贴在一根微带线上的介质腔模型。而这里需要有2根微带线和介质腔相耦合



thankyou ,刚好需要这方面的东西



那顆DR詳細規格不足 , (正確的資料,才有準確的仿真).....可否先找到該資料? 以我的想法; 我會先用 CST 3DEM 仿真出DR迴路, 得出資料. 再以 CST/ADS co-simulation的方式仿真. 當然要更精確的話, 是 CST+ASD Schematic+ Momentum (或是 EMDS)..就可以.. DR資料如例子,,
DR 資料例子附件下载:pdf_5560.pdf

先給出CST 3DEM 仿真出DR迴路, 得出資料. 再以 CST/ADS co-simulation的方式仿真的前半段.. DR的規格 : DRD0600265Uppp00T 5.98 ±0.05mm 2.65 ±0.05mm 8.91 to 9.69GHz (參考上次附件) PCB 規格尺寸照 AN002上的..
補一張,,在ADS2008U2 中調整 DR移動1mm結果. (ADS 2008u2操作調用CST2008 sp6背景仿真,結果由ADS2008u2顯示)





pdf_5560.pdf



哇,太感动了。快绝望的时候看到了你的回帖,有种绝处逢生的感觉。看来要好好学学CST了。



另外請教壹下,現在有個5.8GHz的RFID接收電路(包括天線)。

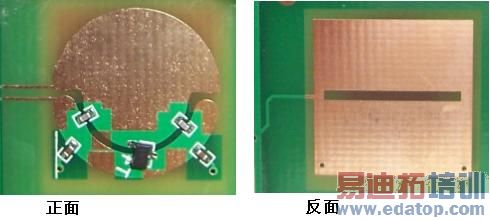

電路圖如下,離反面3.2mm處有個屏蔽腔。(具體尺寸俺要找壹下)正面有1個微波檢波二極管和4個電容。正面的2根細導線和反面的1根細導線是外接到了低頻模擬電路上。這種既有微帶天線又有集中元件的電路能否用CST+ADS解決?具體步驟是怎樣呢,主要對CST以及協同仿真不太熟悉,謝謝。




這個比較簡單,,
只需要 ADS + Momentum or ADS + EMDS 就可以搞定..
除非你想看 3D far-field的細節 ? 才會用上 CST. (CST 對協同離散元件的仿真!? 令人不敢恭維, 倒是3D far-field的細節 CST是專業)
Momentum & EMDS 的 3D far-field 唉! 看看新加入的 E-Pro會不會有佳作..



谢谢解答,
需要仿真天线的一些性能:Gain,Pattern,AR等细节。
还要能看到检波后的输出波形。
主要是激励要取入射电磁波,因为虽然说天线收发互易,可是当发射来分析的话,不知道在哪加端口。
另外集中器件连到微带上是采用internal port吗?




發射端口可以考慮從反面的那個槽孔中心當端口 (當它是loop antenna 處理)
集中器件连到微带上是采用 internal port ! (正確的用法)
P.S 具體尺寸你找到了嗎 ??



尺寸和器件参数见附件

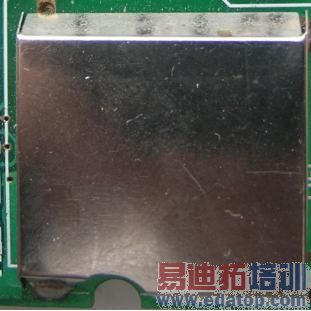

btw:反面(下图)是有金属屏蔽罩的,不能当环天线处理吧?


pp2.pdf



我什么时候可以达到你们这样的水平哦:4de :4de
