ADS中微带线的接地问题
录入:edatop.com 点击:
我的问题在,下面的帖子中(板凳),请各位多多指教。
请大家提提建议啊,请大家提提
请大家提提
不好意思,我上次的问题太笼统了。

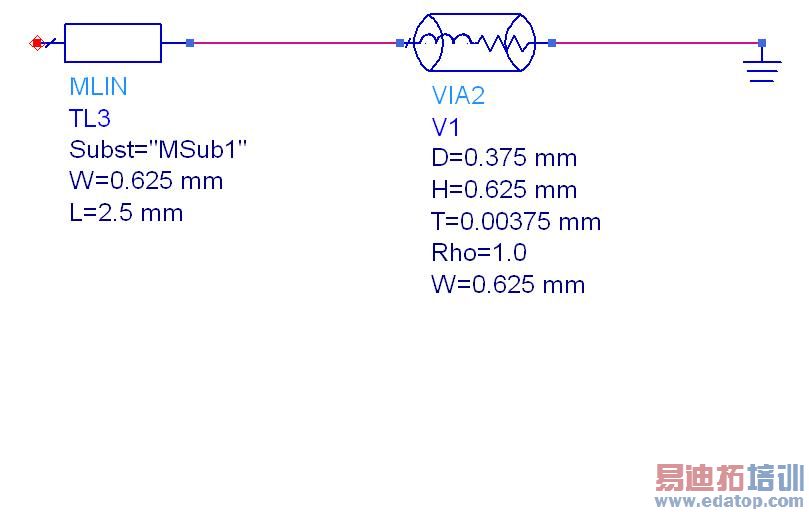

现在我把图贴上来,请各位高手指导一下:
1. 这样接对不对?我用的全都是TLines_Mcrostrip中的元件。
2. 由于需要,我用的微带是上图中的那种MLSUBSTRATE,两层金属一层介质,Layout后是不是还要对层进行重新定义,如何定义呢?
3. 我用控件MLSUBSTRATE时,比用控件MSUB优化和仿真的速度慢了很多,这种情况是否正常?
谢谢!
2.Layout后需要对层进行重新定义,Momentum->Substrate->Create/Modify
欢迎大家再讨论讨论。
在原理图中直接用接地符号,不用通孔,Layout后再手动画通孔也可以,不过孔径大小对仿真结果影响较大难以掌握,
不知各位高手有没有其他的更好的方法。
欢迎探讨!
我觉得在原理图仿真时就把接地通孔加上去,
孔径大小设为变量,通过优化选择合适的孔径,
这样版图仿真的变化就好掌握了.
看来自己还要继续努力了啊
6楼说的不错阿,应该在原理图中把这些不连续性考虑进去。
这样啊,难怪我的版图老是不对
