ADS的波形频域输出如何得到？

录入：edatop.com 点击：

如题，得到了产生的时域波形，想知道它频域分部情况。怎么弄呀？？

fs(vout,,,,,,,freq)
其中的逗号表示你要看到几倍频
如果是在时域波形上加maker，得到这段区间的频谱
fs(vout,,,,,,,indep(m1),indep(m2))

电路里改用频域仿真

2楼能说的详细一点吗？
我是新人fs(vout,,,,,,,freq)在哪里用？
3楼，怎么改成频域仿真？

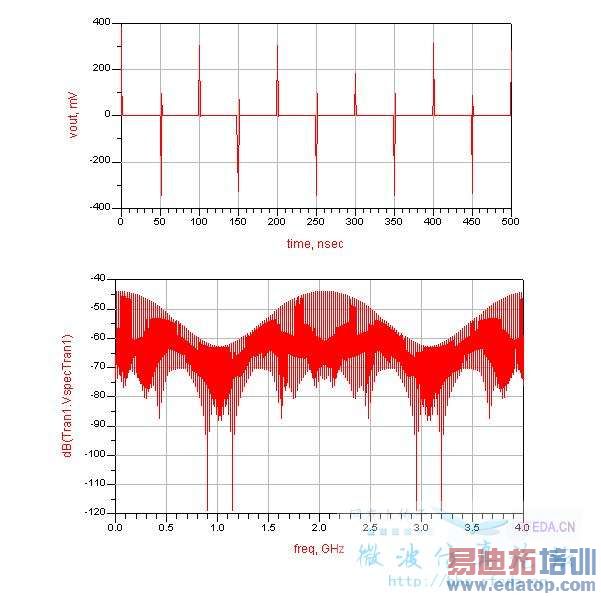

我是楼主，这是我今天做的，时域波形通过瞬态仿真出来了，也试着搞了一下频域分布，但这个分布肯定是不对的，这个频域分布太离散了，希望可以得到一个相对连续的频域分布图，怎么弄呀？？我还是在校本科生，这对我来说有点难度了

貌似名字太长的图片传上去是红叉..或者是因为文件名里含有&符号..还好修改过来了

明白了。这个波形的频域就是这个样子的。。取得时域的波形太长了

把仿真换成HB 仿真
