在ADS中如何设置substrate的问题
录入:edatop.com 点击:

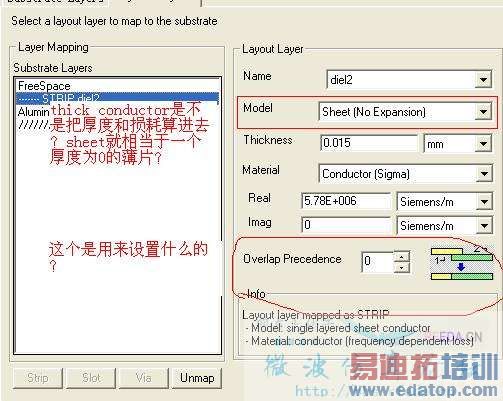

如下图,在model框有三个选项,sheet,thick conductor(up),thick conductor(down),看了帮助,没有看的十分明白。根据我自己的想法,是否sheet就是表示一个导体,没有厚度,相当于高为0的立方体。thick conductor就是高不为0的立方体。up和down表示这个立方体是向板的上面还是下面延伸。这对仿真的结果有多大影响。overlap这一项就完全不明白了,哪个达人给解释一下
这是对层金属材料的设置 由于层的不一样 我们设置的参数也不一样 tinck conductor 就是有厚度的金属导体 厚度就在thinkness(只表示金属的厚度不表示整个板材的厚度) 里面设置就行 而up 和 down 表示金属导体上下面的金属厚度 而sheet 表示理想的金属导体没有膨胀系数 而overlap precedence 表示在多个层时设置mesh时对这个层的优先级 金属厚度以及金属导电率的选择不一样对仿真结果有影响。这要结合你的实际工艺和材料来设置。
多谢你的回答。
好,很好,顶一个
这好象应该不用具体设置数据
