希望ADS高手解决仿真问题

录入：edatop.com 点击：

我的毕业设计是衰减器的设计与仿真,按照要求我设计的是设计一个10dB ,T形同阻抗式固定衰减器。(Z1=Z2=50Ω),

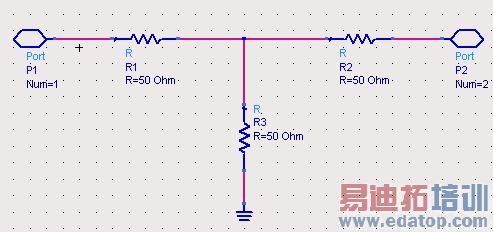

我在软件上画的电路图,请问要修改参数和进行仿真的话,接下来还要做些什么,我是第一次接触ADS软件,希望各位高手能够帮助小弟,在这先先各位了,我做的最后一步,我截图在附件里,希望能告诉我接下来该怎么做.,

不用跪求，把名字修改下吧

首先你上面的是那个电阻都取成50欧姆了
是不是没经过计算啊
先计算好T型衰减器的三个阻值，然后用Term代替你上图的Port
仿真S参数
看S21就知道是否衰减了你所需的值。

:29bb :15bb 谢谢楼上的帮助,

设定优化下哈
设定优化下哈设定优化下哈设定优化下哈设定优化下哈

计算参数后，双击修改元件参数就可以点simulate看S21了

LZ，你的Z1，Z2=50欧，他们指的是什么？
你是说其中两个电阻的值固定为50，然后只有一个有调整的余地是不？
