请教ADS中LNA的版图仿真

使用ADS做过无源的后仿，没有做过有源电路的后仿。
前不久设计了一个LNA，因为不清楚在ADS怎么后仿，所以只单单进行了原理图的仿真，生产后，现在发现性能与仿真的结果差距比较大。现在觉得很有进行后仿的必要，所以请教各位，谁能给我指点一下？
谢谢！



在ADS里面有个co-simulation 协同仿真
将版图做成器件在原理图里面仿真
但是我也没实验成功 一点不放大不知道谁原因 ，不过我做出的LNA实际测量结果还不错
有100M频偏 基本达到技术指标
ADS里面有个LNA例子 看的结果很不错 可以参考



co-simulation 协同仿真 的使用方法，我也是没成功使用



那你倒是挺厉害的。
ADS中LNA的例子我也都看了。
请问你匹配是用微带线还是LC呢？



不是 微带线的
除了偏置电阻隔直电容
还是有很多差距的
噪声系数比较大 跟设计不太好
不过机械加工什么的都很粗糙
所以 还可以拉 都是自己焊的技术不太好



做LNA最重要的是电源,如果电源出问题则相差很多.另外,注意匹配,频率低与2G就直接用现成的电感和电容匹配.如果不行的话,推荐用做功放的方法,用电容加传输线匹配.仿真没多大用,



你们知道什么叫后防么?
你们知道什么叫后防么?

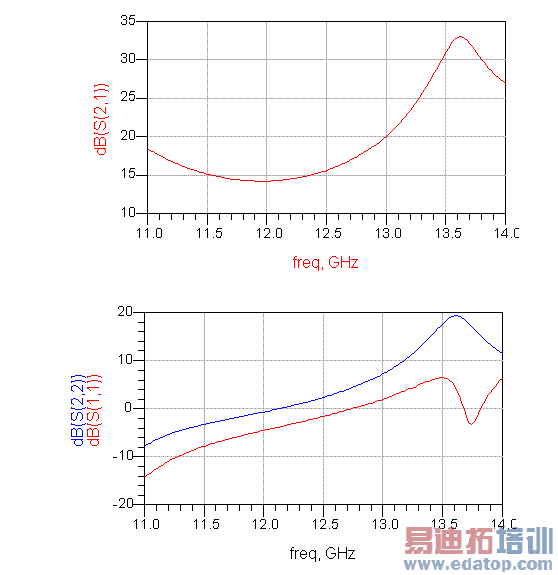

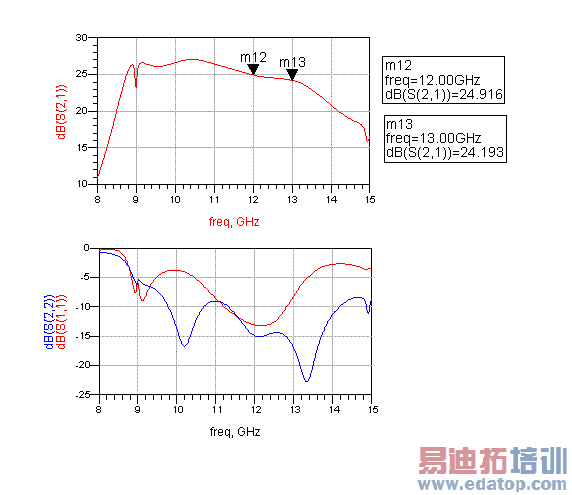

今天研究了一下协仿真,增益不理想,奇怪的是端口反射系数怎么是正的呢?nf(2)也大了比较多.
不知道有哪位知道是哪出了问题?
我用的是ADS2008,它里面新增了EMDS,不知道有没有哪位使用过?提供一些相关资料也行,最终我还想在EMDS下仿真.
谢谢！



看楼主的波形这么差,我想楼主可能有些LNA概念问题没搞清楚.
1.当晶体管绝对稳定时,在源的反射系数等于源opt反射系数条件下,此时放大器的噪声系数最小,但是放大器的增益不一定满足要求
2,一般的器件资料里,都详细告诉在什么条件下,晶体管在某频率处有最佳源反射系数,此时可以根据该反射系数来计算最佳源阻抗,在此条件下,确定输出反射系数,求出输出阻抗,然后分别对50欧姆的源和负载匹配.
3.如果资料里没有告诉在什么条件下,晶体管在某频率处有最佳源反射系数.
那么可以采用
a 保持源电导Gg不变,在不同的源电纳Bs时测出噪声系数F,根据F-Bs. 找出最佳Bop;
b保持Bop不变,在不同源电导Gs时测出噪声系数F,根据F-Gs, 找出最佳Gop
c利用已测量的数据,画出F-x关系曲线,其中 x=|Yg-Yop|^2/Gg
其中Yg=Gg+Gs, 由理论推倒可知,这是一条直线,该直线的斜率就是噪声电阻,x=0时,就是最小噪声系数.
4,不过一般资料里都有,不用步骤3.
5,关于匹配,要尽量吸收寄生分量.一般晶体管从输入端看,可认为串联一个小电容.
所以,在晶体管输入端要么串联一个更小的电容,要么并联一个更大的电容.这样
出来的曲线要比其他情况平坦些



做东西不是主要的,理解概念才是最重要的！
做过后才能理解的更深,如果你调试一个LNA,经过痛不欲生的阶段后,你就能搞懂好多问题了
你的图,我想是你自己连概念都不明白,就仿的吧,
