ADS设计模版(Template)的使用
录入:edatop.com 点击:
ADS中自带了许多常用的原理图仿真模版(Template)可供使用,为设计者节省了大量的时间。使用前需要用户对该模版实现的功能有所了解。
1. 常用模板的插入
在原理图编辑器窗口中执行菜单命令【Insert】>【Template】打开“Insert Template”对话框(图2.35),在对话框中可以看到一些常用的模版,其中包括了3GPP标准的测试;晶体管器件的直流测试;谐波平衡仿真;S参数仿真等。
选择“S_Params”,单击【OK】。ADS自动打开一个原理图并放置好“S_Params”仿真模版。如图3.36所示直接放入元件或者设计好的电路原理图就可以进行S参数仿真。
2. 常用模版的使用
以BJT_curve_tracer为例子详细介绍如何使用这些模版。在原理图编辑器窗口中,执行菜单命令【Insert】>【Template】打开“Insert Template”对话框如图2.37所示。
选择BJT_curve_tracer,单击OK, 将该模版放置到原理图中如图2.38所示。

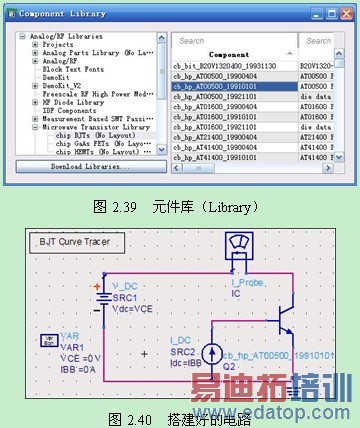

点击原理图中元件库(Library)图标 ,在图2.39的对话框中选择cb_hp_AT00500_19910101晶体管放置到原理图的BJT_curve_tracer模版中。
许多模版都有默认设置好的参数和符号,并且有相应的数据显示模版。设计者也可以根据自己需要修改这些参数。如果对这些模版非常熟悉,运用模版是非常有效和省时的。这里采用了模版默认的参数。点击仿真(Simulate)图标开始仿真,并在结束后弹出相应的数据显示模版。如图2.41所示的数据显示模版,显示了BJT的偏置电压和电流的关系及功耗。同样的,用户可以自己修改显示模版来查看所需的数据。
1. 常用模板的插入
在原理图编辑器窗口中执行菜单命令【Insert】>【Template】打开“Insert Template”对话框(图2.35),在对话框中可以看到一些常用的模版,其中包括了3GPP标准的测试;晶体管器件的直流测试;谐波平衡仿真;S参数仿真等。
选择“S_Params”,单击【OK】。ADS自动打开一个原理图并放置好“S_Params”仿真模版。如图3.36所示直接放入元件或者设计好的电路原理图就可以进行S参数仿真。
2. 常用模版的使用
以BJT_curve_tracer为例子详细介绍如何使用这些模版。在原理图编辑器窗口中,执行菜单命令【Insert】>【Template】打开“Insert Template”对话框如图2.37所示。
选择BJT_curve_tracer,单击OK, 将该模版放置到原理图中如图2.38所示。
点击原理图中元件库(Library)图标 ,在图2.39的对话框中选择cb_hp_AT00500_19910101晶体管放置到原理图的BJT_curve_tracer模版中。
许多模版都有默认设置好的参数和符号,并且有相应的数据显示模版。设计者也可以根据自己需要修改这些参数。如果对这些模版非常熟悉,运用模版是非常有效和省时的。这里采用了模版默认的参数。点击仿真(Simulate)图标开始仿真,并在结束后弹出相应的数据显示模版。如图2.41所示的数据显示模版,显示了BJT的偏置电压和电流的关系及功耗。同样的,用户可以自己修改显示模版来查看所需的数据。
