超宽带滤波器的建模问题
录入:edatop.com 点击:
本人是ADS的新手 在设计超宽带滤波器的时遇到难题
看到国外一篇论文的超宽带共面波导滤波器 图如下
自己在LAYOUT中摸索了半天 不知道手画是如何着手
还有Momentum->Substrate->Create/Modify... 在手画的时候它是如何运用的
望高人指点 非常感谢!
看到国外一篇论文的超宽带共面波导滤波器 图如下
自己在LAYOUT中摸索了半天 不知道手画是如何着手
还有Momentum->Substrate->Create/Modify... 在手画的时候它是如何运用的
望高人指点 非常感谢!
还有它的底面有一个矩形的槽
该如何解决
怎么没人回复
底面的一个矩形的槽该如何解决
小弟跪求
这个建模应该不难,只是用语言描述起来有点麻烦,如果楼主告诉具体参数,相信很多高手可以给你建模
简单说下,上层金属的就按照实际模型画,下面缝隙的可以只画缝隙,然后在层设置里面,分别映射成strip和slot
谢谢你 不过这个实现我还是不大明白

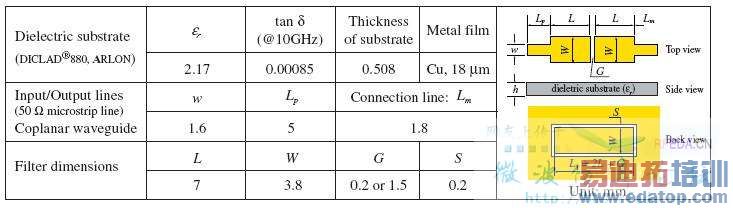

其参数为
可否具体如何实现的做下分析
如果可以,恳请高人棒小弟建模,小弟做慢慢摸索学习 非常感谢
在层设置里面,分别映射成strip和slot
具体该如何操作,我仔细看了其自带的HELP文件,如果要映射成strip和slot的话,先是在substrate layers贴加一层介质?
但是它的那个框在具体的哪个位置我该怎么定义
哥们,我说句话,你别伤心,你所看的这篇论文(是个日本人写的,对吧,好像叫keren.lee)是假论文,我用ADS已仿真过了,高频段的S21效果很差,回头是岸啊,日本人没一个好东西!
不是吧,那别人用HFSS仿的效果说还行的啊
老师叫我们用ADS来试下看

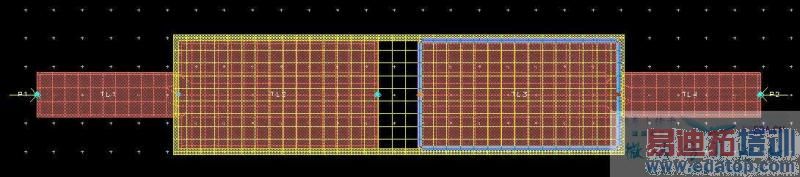

在ads中按照信息做了个图
不晓得你的具体仿真参数(频率设置等)如何
谢谢楼上这位大哥~
非常感谢
