ADS2009 常用元器件介绍

3．非线性元件
ADS非线性器件有二极管（Diode）、双极型晶体管（BJT）、砷化镓（GaAs）、结型场效应管（JFET）、场效应管（MOS）及恩智浦半导体模型（NXP SiMKit）。

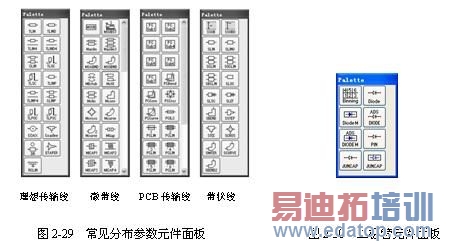

1）二极管 ADS“Device-Diodes”元件库提供了多种二极管模型，如图2-30所示。其相关参数丰富，用户可以根据实际需要进行设置。

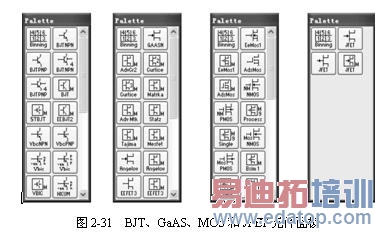

2）BJT、GaAS、MOS和JFET ADS提供了BJT、GaAS、MOS和JFET等非线性器件，如图2-31所示。

4．系统模型元件
ADS可提供电路级和系统级的仿真功能。在系统级仿真中，用户可以使用射频电路中的各种系统模型元件进行仿真。ADS主要系统级模块有放大器、混频器、滤波器、调制解调器、锁相环和收发机子系统等。
1）放大器和混频器 射频电路系统中利用放大器进行信号放大操作，利用混频器对信号进行上变频或下变频操作。ADS提供的放大器和混频器模块主要有自动增益控制功能的放大器模 块、运算放大器模块、描述非线性性能的混频器模块和带有本振信号的混频器等。用户可以选择“System-Amps & Mixers”元件类添加各个模块，如图2-32所示。
2）滤波器 ADS提供了高通、低通、带通和带阻等多种形式的滤波器。用户可以通过 “Fillers-Highpass”、“Fillers-Lowpass”、“Fillers-Bandpass”、“Fillers- Bandstop”元件类来添加各个模块，如图2-33所示。

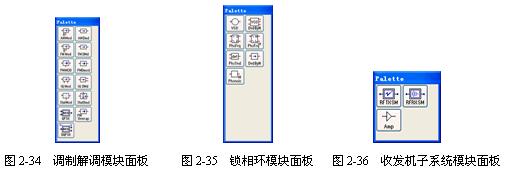

3）调制解调模块 ADS提供了多种形式的调制解调模块，主要包括AM、FM、PM、BPSK和QPSK等调制解调模块。用户可以通过选择“System-Mod/Demod”元件类添加各个模块，如图2-34所示。
4）锁相环模块 在射频电路中，锁相环可以产生本振信号。锁相环电路主要由鉴相器、环路滤波器和压控振荡器等组成。用户可以选择“System-PLL components”元件类添加各个模块，如图2-35所示。
5）收发机子系统模块 收发机子系统模块包含发信机子系统、收信机子系统和简单的放大器模块。收发机子系统可以进行收/发信机的行为级仿真，提供整个收/发信机系统级的参数。用户可以通过选择“Tx/Rx Subsystems”元件类添加各个模块，如图2-36所示。

5．信号源
ADS信号源主要包括受控源、频域信号源、调制信号源、噪声信号源和时域信号源。
1）受控源 ADS中的受控源包括电流控制电流源（CCCS）、电流控制电压源（CCVS）、电压控制电流源（VCCS）和电压控制电压源（VCVS），以及它们的z域形式。受控源可选择“Sources-Controlled”元件类来查看，如图2-37所示。
2）频域信号源 频域信号源用于分析电路或者系统的稳态响应。ADS提供的频域信号源有直流源、交流源、单频信号源、多频信号源及带有相位噪声的本振源等。用户可通过选择“Sources-Modulated”元件类来添加各种频域信号源，如图2-38所示。
3）调制信号源 调制信号源直接用于产生用户需要的标准调制信号，不需要通过混频器等信号调制模块。调制信号源一般为功率源或电压源，ADS提供的调制信号源有CDMA调 制信号源、GSM调制信号源，以及各种脉冲信号和阶跃信号源。用户可通过选择“Source-Modulated”元件类来添加各种调制信号源，如图 2-39所示。
4）噪声信号源 用户可利用噪声信号源分析电路或系统的噪声系数等噪声指标。ADS提供了电流噪声源和电压噪声源，用户可通过选择“Source-Noise”元件类来添加各种噪声信号源，如图2-40所示。
5）时域信号源 时域信号源用于时域仿真。ADS提供的时域信号源有时钟信号源、数字信号源、正弦余弦信号源等。用户可通过选择“Source-Time Domain”元件类来添加各种时域信号源，如图2-41所示。
