ads中输出图形的一个困惑之处
录入:edatop.com 点击:
我做了个功放,为了计算输入功率和输出功率曲线
在电路中使用了HB
source用了P_tone
其中的功率设置为变量Pavs
在hb中我定义了扫描变量为Pavs
仿真后
我定义了方程 Pload=0.5*real(vload*conj(iload.i))来计算输出功率
然后再定义pload_dbm=10**((Pload-30)/10)算出dbm
问题是我在图形显示的时候

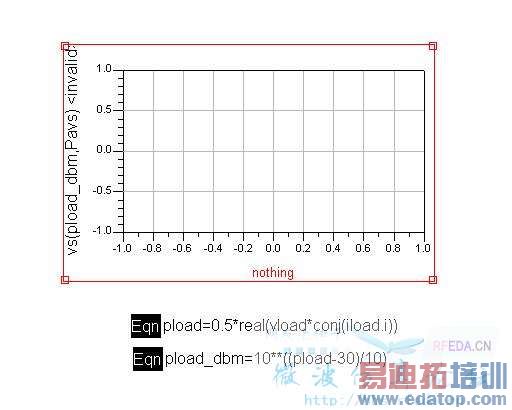

使用trace expression :vs(pload_dbm,Pavs)

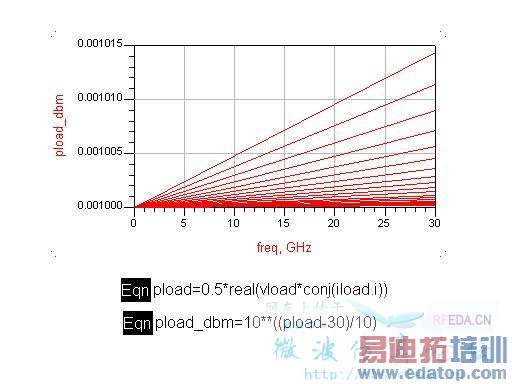

输出图形为下图
或者是输出pload_dbm时,横坐标怎么是频率呢 我想让他是pavs
超级郁闷啊
在电路中使用了HB
source用了P_tone
其中的功率设置为变量Pavs
在hb中我定义了扫描变量为Pavs
仿真后
我定义了方程 Pload=0.5*real(vload*conj(iload.i))来计算输出功率
然后再定义pload_dbm=10**((Pload-30)/10)算出dbm
问题是我在图形显示的时候
使用trace expression :vs(pload_dbm,Pavs)
输出图形为下图
或者是输出pload_dbm时,横坐标怎么是频率呢 我想让他是pavs
超级郁闷啊
