ADS layout 覆铜询问
录入：edatop.com 点击：

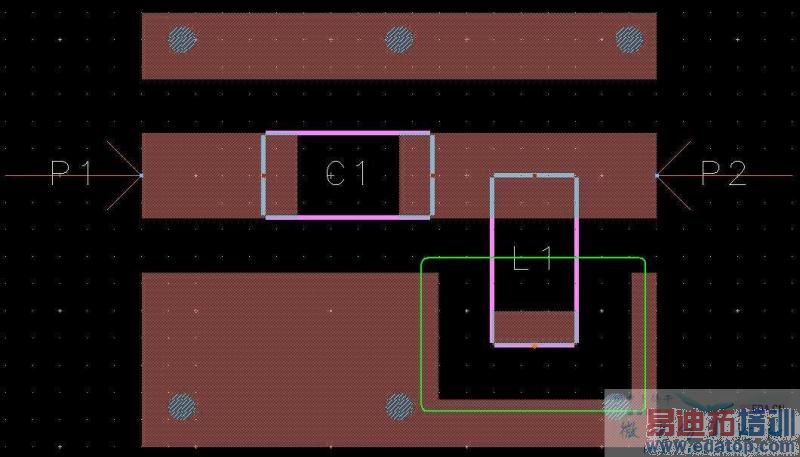

在ADS layout中画好结构后覆铜如图所示
其中L1的下面那个端口应该到地。请问如何设置，让绿色所示区域（均为地）连接在一起，就如Altium绘图中，相同的net连接在一起一样。
谢谢
另外，请问大家画微波版图用什么软件比较方便，我用的是AutoCAD。
其中L1的下面那个端口应该到地。请问如何设置，让绿色所示区域（均为地）连接在一起，就如Altium绘图中，相同的net连接在一起一样。
谢谢
另外，请问大家画微波版图用什么软件比较方便，我用的是AutoCAD。
