momentum中优化,调版图到原理图的作用.

录入:edatop.com    点击:
momentum中怎么优化啊?小弟上次自己仿真了一个简单的30dB的微带耦合器,在原理图中仿真结果比较好(耦合度30,方向性30),但是生成版图以后耦合度变为25左右了,方向性只有20了,想在版图中进行下优化,请问哪位大虾知道怎么来设定优化的参数,在哪里设置(版图里面好像没有优化的控件啊)。其实就是在版图中,能不能设置微带长度为变量,怎么来设置。
另外还有一个问题,就是我生成的版图中的耦合器,然后保存后,可以调入到原理图中去,请问哪位大虾知道,版图中的模型调入原理图中去仿真有什么作用,有什么好处。
谢谢了。



感谢,很不错的资料,学习有进步了。



调动到原理图中是要看一下!理论上指标怎么样啊!跟layout后指标有什么变化。关于怎么优化你可以看看ADS的手册啊!介绍的挺详细的啊!



我是说在版图中优化,大哥给我说下那个帮助在哪里?谢谢了



另外忘记说了,我用的是ADS2008,momentum里面没有优化那个选项,2006里面好像有,哪个知道跟我说下啊。



ADS2008 ADS2009U1 已經改稱 : layout component parameters.
由於已經和 schemati co-simulation...所以,步驟變多了!
看完影片再說不會的話.......要打屁屁了:22bb

EM_Opt.part1.rar

EM_Opt.part2.rar

EM_Opt.part3.rar



我先下载了看下,在这里先谢谢了。




感谢foxman,很好很强大。但是我还有个疑问,就是为什么我的图形怎么填充的全是一整块,怎么可以搞成你教程里面的都只是线,然后划分网格啊。我的网格是下面这个图。

而那个教程上的中间都是线形的,不是我这样全是实体。

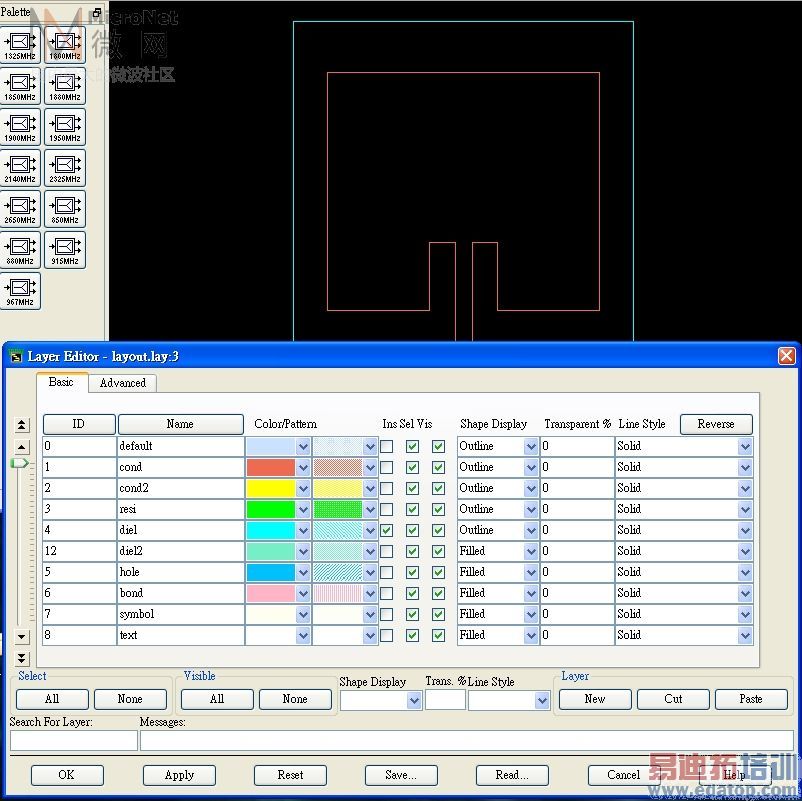

將所在層面的 Shape Display 由 Filled 換成 Outline...



哦,明白了,thanks you very much!我其实还有个问题,就是设置了那个变量L后,为什么用原理图中间的那个调谐的控件,调整那个长度后,仿真器就开始报错啊。



因為layout component parameters.不是這樣用的!
