为什么优化得不到预期的效果啊,误差还有300多的时候就进行不下去了
录入:edatop.com 点击:
为什么优化得不到预期的效果啊,误差还有300多的时候就进行不下去了,用梯度法就说没有可以再进行的梯度了,这是什么原因,理论上说应该是可以达到预期设定的效果的
你优化的是什么?GOAL目标值设得多少?能讲具体点么?
优化放大器的输入输出匹配电路,希望优化完了之后得到0.05G4GHz上的增益为20dB以上,
但是优化完了起伏很明显,不知道怎么解决

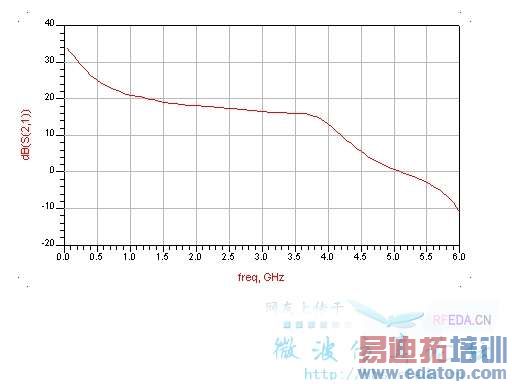

这个就是仿真出来的图
优化也不是万能的,跟初始值也有很大的关系。
先求得在没有匹配电路情况下放大电路的S参数,求出最大增益,看是否大于20dB,不然你仿N年都仿不出来。还有匹配电路的结构也很重要。
你的带宽太宽,可以尝试采用负反馈的方式设计电路,增益肯定会平坦的多,有没有20dB得反复试一试,另外要注意稳定系数要大于1否则有可能自激
楼上说的很好,请你自己注意一下这些细节。都是模电的基本的东西。
如果有几个优化目标同时存在的话要适当调整权重。你的问题可能是优化不收敛。
1。GOAL设置的不够合理 一些参数要自己先手算,大概在一个合理的范围内再优化。
2。先用RABNDOM优化1000次,UPDATE后再梯度。
