ads中怎样求出Гs(源反射系数)
录入:edatop.com 点击:
ads中怎样求出Гs,源反射系数
请问你要的是最小噪音还是功率匹配还是其它?

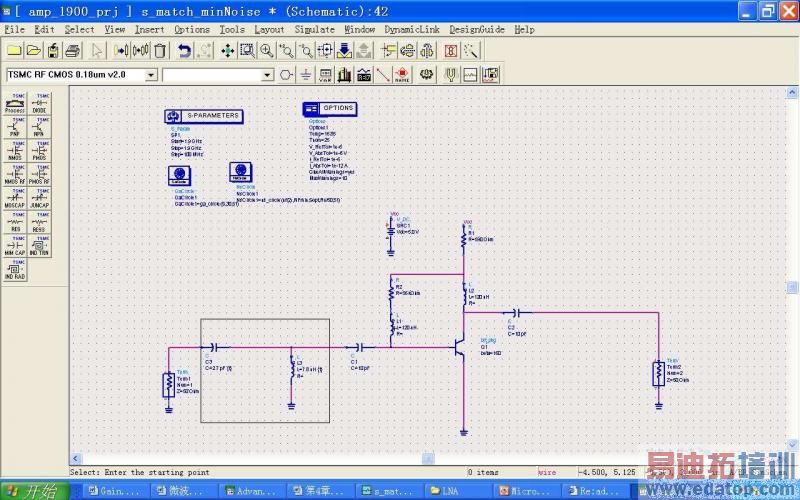

LNA的输入匹配中用到,为达到最小噪声,所以要求源反射系数,用以向Гopt靠拢。如图1

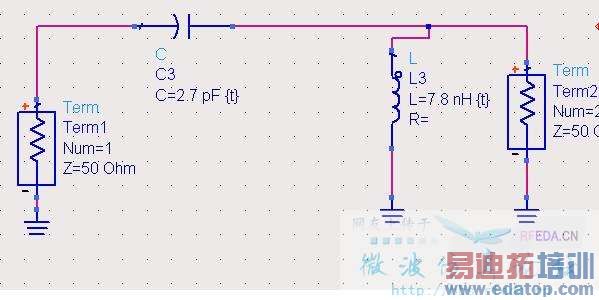

我现在采用的方法是,拿出输入部分,计算的S(2,2)就是源反射系数,如图2
请问对吗?
对的
搭车问个问题,像楼主这种结构一定要做共轭匹配吗?
频率不高,而且是用双极型晶体管。我觉得是不是可以用集总参数电路的观点来看它啊?
