ADS仿真S参数的问题

请问有人在ADS里面加载过Murata(村田公司)的DESIGN KIT吗?

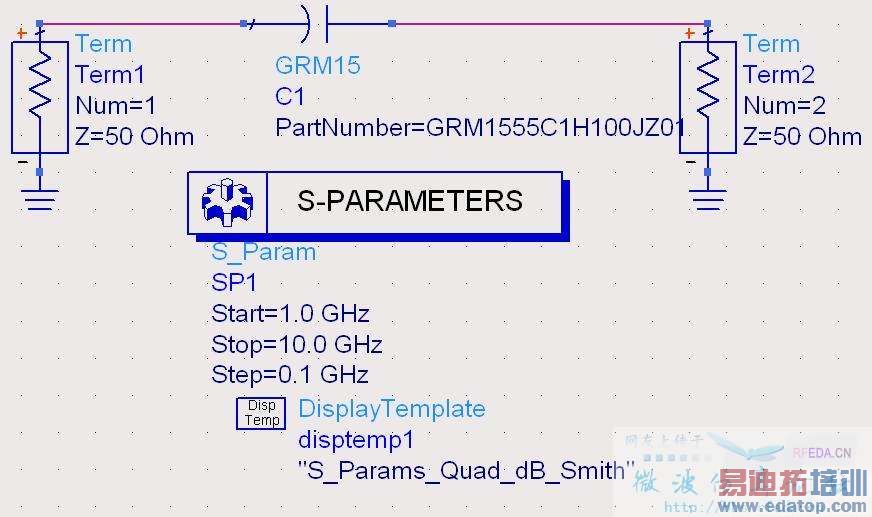

怎么使用Murata(村田公司)的电容系列仿真S参数时,显示为低频特性呢?电容应该为高通特性才对啊
请高手解答



大哥！
1G到10G啊！
虽然电路里面的讲的“理想电容器”是“隔直流通交流”的器件。但在高频、微波上要考虑器件的寄生效应！
实际上，电阻、电容、电感，都有他们的自谐振频率的！
比如，贴片电容器，在微波上等效为LRC的串联谐振电路，一个5.1pF的电容在2.4G发生谐振了，这个时候只有接近与0ohm的电阻分量。
因此就出现了"0"电容的概念！
村田的库已经考虑器件的寄生效应了，在较低频率就谐振了，仿真出来在1-10G的频段出现低通效应(确切说应该是带阻特性)是很正确的！！！
当然，可以换成理想的电容器件来仿真，其S21曲线就呈现出高通特性！



LS回复的很详细啊，收教了，LZ在哪？



楼主能不能把仿真的结果发上来?先谢了.



请问能不能根据S参数编辑器件呀



学的好东西了,非常谢谢



问一下，那个design kit 是什么东西？怎么用？



二楼的回复很详细！



design kit是集成了某个公司的一些电子器件的ADS模型的组件，从网上下载后，在ADS的main窗口里面有安装选项。具体的可以百度一下！



designe kit 是库文件，在ADS界面安装就可以用。
