检波器阻抗匹配的问题

录入：edatop.com 点击：

最近想做一个检波器：在二极管之前需要加入阻抗匹配枝节，但遇到下面的问题
1.微带线所使用的那种对称的短路枝节匹配是那个元件啊，我怎么没找到
2.看很多人说用的design guide ，我想问那个怎么使啊～～～，我点开里面没有什么啊
谢谢大家了，很喜欢这个论坛，初学ADS，所以希望大家能一起交流～～～

你的DesignGuide里面什么东西都没有是因为：在安装时没有选择Complete installation

那能帮忙看下，这两个匹配枝节对应的元件应该是什么？

应该是安装的时候出错了吧

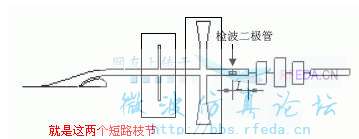

你给的图上不是标了吗，上面不就有短接线匹配？

我的意思是这个短接线匹配有没有专门的原件，如果有是那个？
还是说要在layout里自己画？
谢谢了～～～

在layout里自己画吧画完后再仿真

那能做类似于tune 的仿真吗？

关于这个问题，我已经解决：
现将答案分享给大家，以便以后的朋友如果用的着可以参考一下：
短路枝节及开路枝节都有对应的元件，在microstrip下拉菜单下，分别为MLOC，MLSC
对的design guide 在安装时应选择完整安装，即可。
呵呵，菜鸟问题，但也给出解答，方便后人啊，呵呵

在layout里画
