ADS中传输线的建模问题

录入:edatop.com    点击:

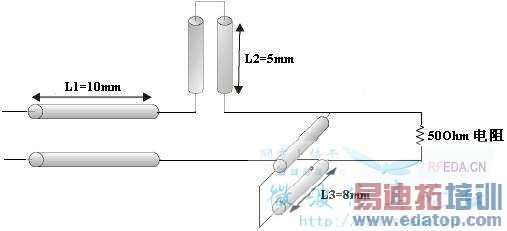

电路模型如附件里所示,电路由三段传输线和一个50Ohm的电阻组成。想在ADS中建模,仿真该电路的S11。
请问各位,如何建模该电路?具体元器件的选择是怎样的?
如果可能的话,请上传ADS模型文件。谢谢。

描述:传输线电路




在原理图里面找微带线按照这个搭起来就可以了,图上的东西都很容易找,短路线,电阻,传输线

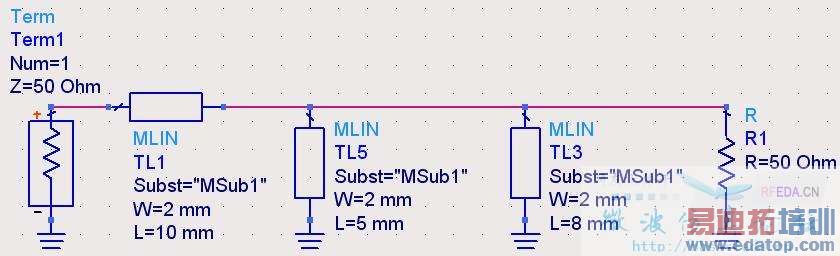

请问论坛版主,如下的ADS建模是否是正确的?如不正确,请版主给在下传一个模型可否?衷心感谢。




应该差不多吧,这样有问题么、?




应该不对吧,5cm,8cm不是并联的关系阿




哦,中间有一个是串连的线,看错了




那只是一个示意图,并不能说是建的模型!




请问各位,如何将我所画的示意图转换为ADS中的建模?这个示意图的ADS的建模究竟是怎么样的?急啊,请各位赐教。
究竟如何将5mm和8mm的传输线构造成并联的呢?




你给的图,资料不是很全,既然有物理长度,得应该有板材,及板子相应的厚度和电阶长数,没有这个,建了也是不准确的,且不能仿真的啊!再有就是你需要建的是示意图的模型还是版图的模型?




板子是普通的PCB板,厚度1.6mm,介电常数4.4
我需要的是,如何将示意图转换到ADS中建模?也就是说,ADS中的一个怎样的模型能表达出示意图所反映出的信息?
