Microwave Office 天线匹配说明

Importing Data Files Into a Project

            直接由档案总管中的档案，拉曳住鼠标不放，然后放置在 PROJECT的档案管理区之Data Files，如上图所示。

            另外的图示，则是说明，前面为文件名称，后者为显示其档案所在位置之路径。

           档案由来说明：

                    此次的档案是由 invert F 天线，经由量测之后，所得到的S11档，然后再将其放置于Data  Files

观察其源文件的S参数，【观察矩形图与史密斯图】

加入欲观察的图形

加入欲观察的DATA

产生图表后，加入Maker

其结果如下所示

在史密斯图上，按一下鼠标右键，选取Admittance Grid，则可以看到阻抗--导纳图。

在下图中，实线的部份为阻抗，虚线的部份为导纳。

本Case，欲将2.5GHz的点，经由match 移至中心点。

观察上述的S参数档案，决定要

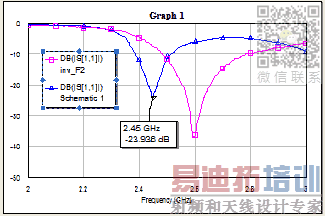

源文件经match之后，

但是以上仍是有错，Why？

                    因为实际上在量测时，所得到的值是在接头上，总不可能在接头上加上电容和电感作匹配吧！

                    所以必须在要往后退后１５ｍｍ或者是适当的长度，以便于在传输在线作电路匹配。

在传输在线作匹配

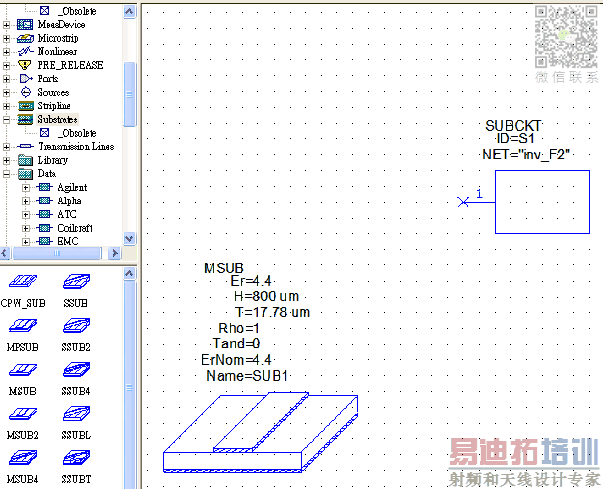

            步骤一：同下图表示，先将S1P的模型叫出，然后另外叫出微带线的基板，并输入其参数为何？

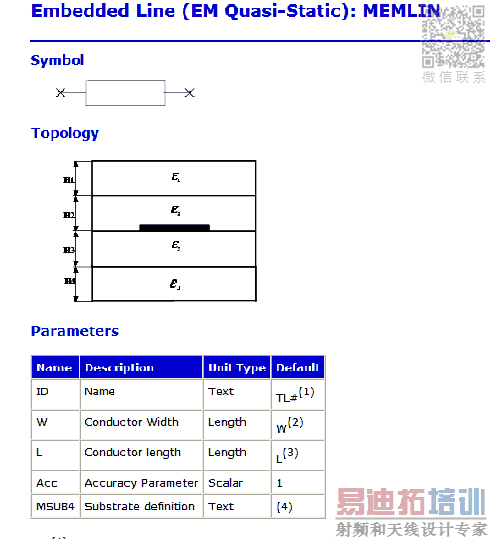

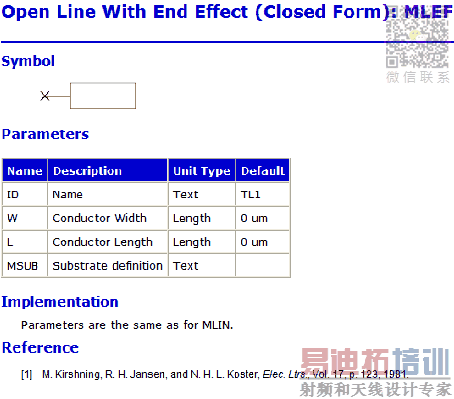

            步骤二：我应该选择什么线？

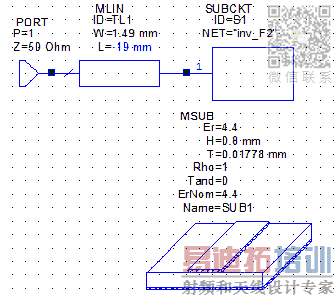

                步骤三：调整往内缩的长度

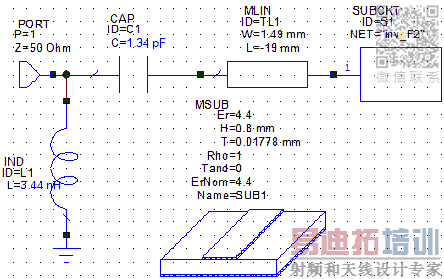

            步骤四：先串联上一个电容值，再并联一个电感值。

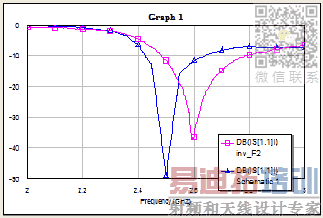

            步骤五：得到上图的执行结果后

                            １、寻找实际上接近的电容、电感值。【可用０４０２、０８０４】

                            ２、再将其DATA档案放在电路图原来之位置中。

                            ３、所得特性必然比之前的差，因为你不可能找到一样的电容、电感值。

                            ４、在可以接受的范围下【约－13.5ｄＢ：】即可。

                             5、若依然找不到适当的电容、电感值，可以试着改着另一个变量：传输线内缩的长度。
