MWO由电路图生成版图不正确

录入:edatop.com     点击:
我用的是MWO2008,但由电路图经过view layout生成的版图不正确,这是为什么呢?怎样才能看到正确的版图呢?电路图如下:
生成的版图是

图片看不到,我放小点
生成的版图

还是看不到
你是说用电路直接生成的,还是ACE或AIXEM抽取的?

用电路直接生成的,直接点的view layout。我不会用ACE或AIXEM抽取。俩者有什么区别呢?

贴图无法识别 重新上传下 注意图片类型 可以打包再上传



电路图为


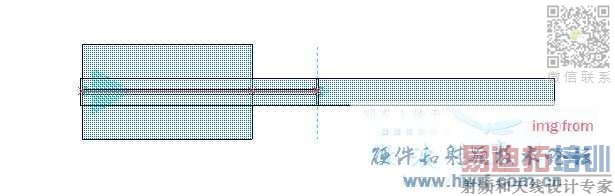

然后点击view layout,生成的图为

。怎样才能用电路图生成正确的板图?

新建项目project,然后Options...-->layout options...
在“layout” Tab里面有一组选项“layout cell snap options",把其中”snap together“下拉选项改为”Auto snap on parameter change"

非常感谢您的回复,我试过了,但是图形还是这样。不知这是什么原因?

更改设置后,把这张原理图复制一份,在复制的原理图里生成版图。
或者在版图里选择所有的cell,然后Edit-->snap together
如果还不行,那只好把你的项目文件传上来看看了。

非常感谢您的帮助!
在版图里选择所有的cell,然后Edit-->snap together ,结过正确!请问这是为什么呢?在原理图中操作中结果为什么不正确呢?
