请问一下大家，同轴电缆仿真的时候：1）屏蔽层是不是要跟地连接?
                                  2）建模时，是通过wire连接呢，还是再建一个与它连接的导体跟地相接?
                                  3）跟地是直接连呢还是要经过一个接地体?
                                  4）内导体负载怎么接呢?
多谢啦！帮忙解决一下吧！

不知道小编的问题解决了没，要是解决了，麻烦把结果发一下

我最近也在模擬COXIAL
小弟有一謝見解提出來希望有大大可以幫我看一下，這樣對嗎?如下
COXIAL分為三部分
1.中心copper，半徑0.175mm
2.Teflon，半徑0.58mm，參數conductivity= 0 ，Permittivity=2.1
3.GND，半徑0.8mm
與Coxial端MASH= 0.2mm，天線端Mash=0.3mm
然後與PEC接觸的那邊是直接接觸
只有在與天線端的時候，copper與天線間距0.2mm，然後在這邊打Feed

不知這樣對嗎！?

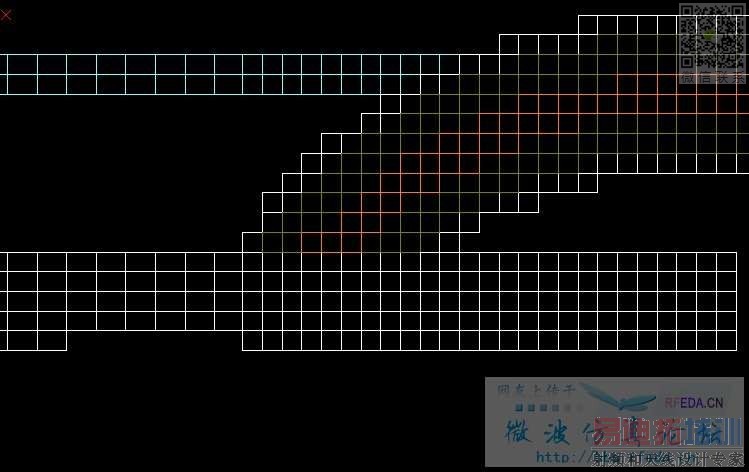

能把模型贴出来吗，顺便问一下，你的这个网格是怎么划分的?

我上面有提到
Coxial是用MESH=
0.2 mm
