关于改善S11曲线图效果的设计问题
录入：edatop.com 点击：

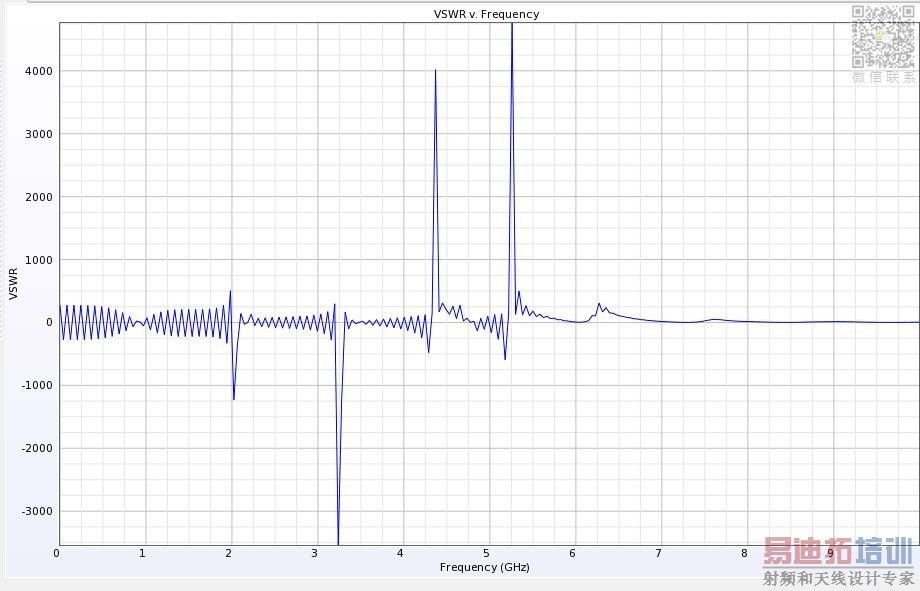

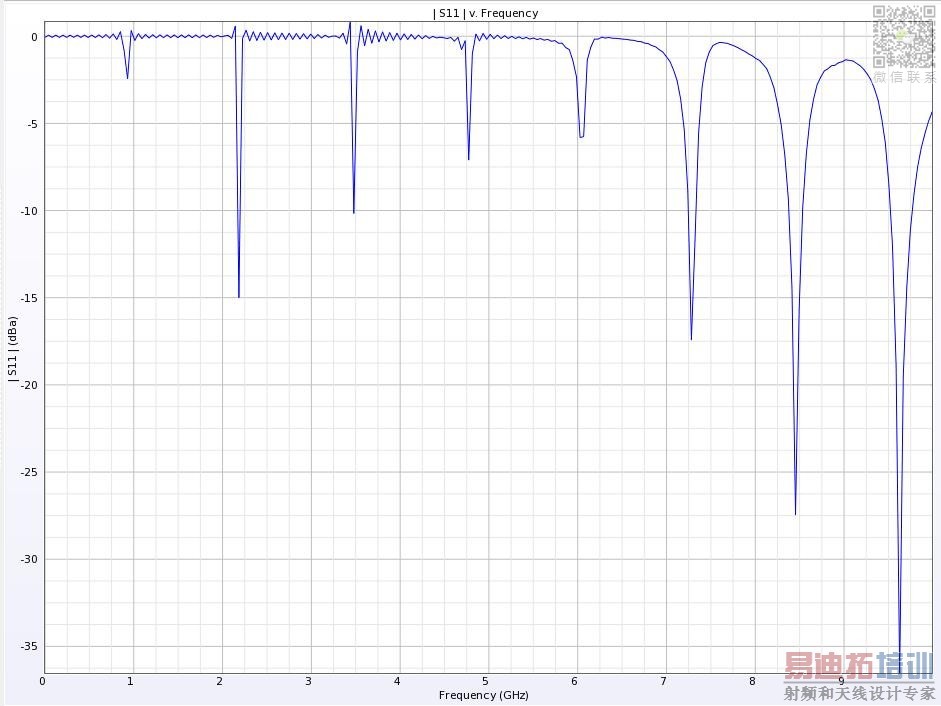

请问一下，我现在得到一个这样的图，我想找个2.4G以下的工作频点，但是现在，S11图如图，图上5G之前这些小的波浪形肯定不是正确的吧，VSWR显示也是莫名其妙的，如图，就想请问一下大神们，怎么改良一下设计使前5G的S11曲线图能像后面S11那样平滑无瑕疵，十分感谢各位大神下方回帖
你的模型或者仿真设置有问题吧 S11怎么变成正的 好好检查下
小编留言：
那请问一下一般哪些参数有问题会导致这样呢，网格肯定不是其中之一吧
根据波形图推测，入射波全反射，建议检查端口以及整个模型是否有断开的地方。
小编留言：
哦?十分感谢，我去看看
请问各位大神，馈电线的网格剖分会不会是其中的影响因素?为什么?是不是馈电线没被剖分到，所以才导致这样
