XFDTD仿真电磁波在空间中传播遇到的问题
录入：edatop.com 点击：
各位朋友，本人用XFDTD仿真电磁波在空间中的传播，设置辐射源和检测点距离10米，中间存在金属障碍物（位置和大小可变），仿真这种情况对电磁波传播的影响。激励源设置的是高斯脉冲，脉宽1ns，频率1GHz，而放电源、检测点和障碍物被被包裹在空气盒子内。
仿真结果存在以下问题：

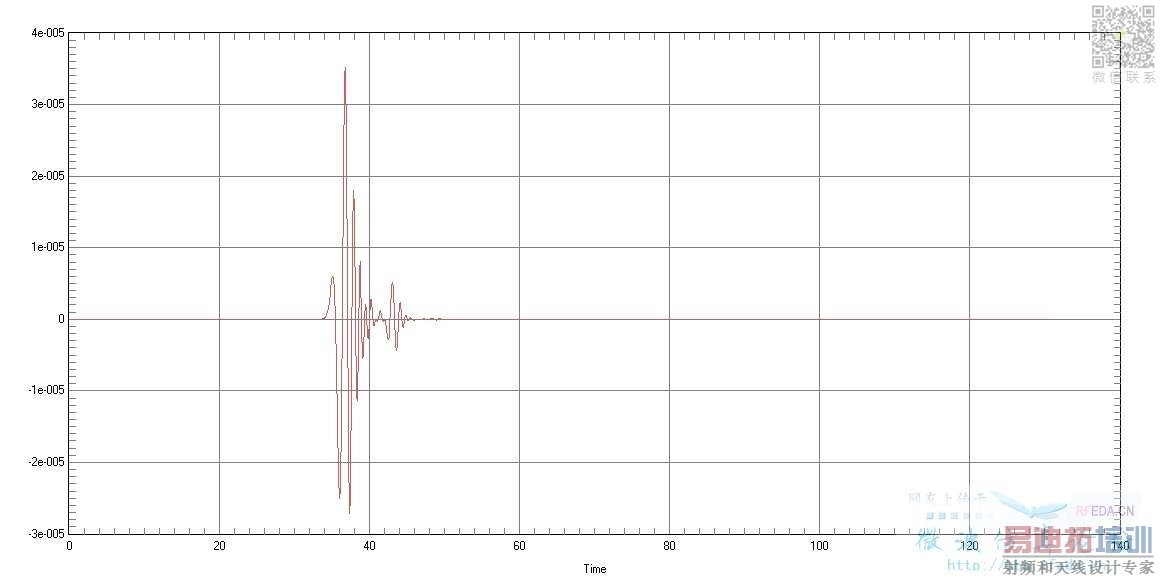

1、设置衰减，-30dB有时候仿真无法完成，5%即停止，-70dB能完成（有时候需要配合加大脉宽）可以得到结果，但是无论障碍物尺寸（最大3米边长的铁板）和位置（最近离辐射源1米）结果都没有变化，如图1

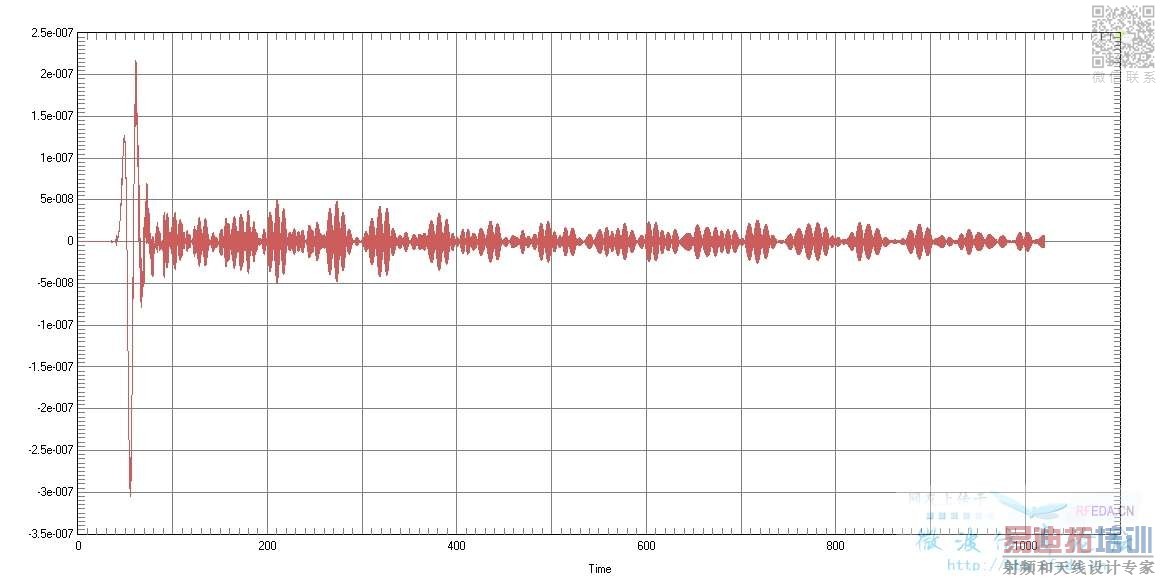

2、不设置衰减，设置时间步长2000，能计算得到结果，但仍然存在障碍物变化波形没变化的情况，如图2
--------------------------------------------------------
在此贴上图片，请各位有意见的都能参与讨论，论坛里也有其他关于电磁波在空间中传播的仿真，希望有同样情况的朋友多多发言
仿真结果存在以下问题：
1、设置衰减，-30dB有时候仿真无法完成，5%即停止，-70dB能完成（有时候需要配合加大脉宽）可以得到结果，但是无论障碍物尺寸（最大3米边长的铁板）和位置（最近离辐射源1米）结果都没有变化，如图1
2、不设置衰减，设置时间步长2000，能计算得到结果，但仍然存在障碍物变化波形没变化的情况，如图2
--------------------------------------------------------
在此贴上图片，请各位有意见的都能参与讨论，论坛里也有其他关于电磁波在空间中传播的仿真，希望有同样情况的朋友多多发言
敬请大家讨论
请问小编，如何确定高斯脉冲的宽度，上升时间?
对于高斯脉冲来说，脉宽大约是上升时间的2倍。
