xFdtd如何实现并联电容

录入：edatop.com 点击：

以下是一个交替阻抗微带线射频线圈的原理图，其右端与一10pF的电容串联后接地，这个我知道在软件中添加load并设置capacitance为10pF，这个电容的作用是减小微带线的电长度。微带线左端的LC网络用来调谐和匹配，电感与微带线串联，
电容与电压源并联，请问这里的电感L1和电容C2以及激励电压源在xFDTD中如何实现?

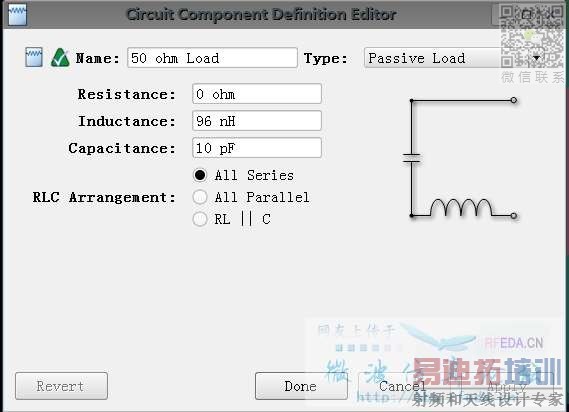

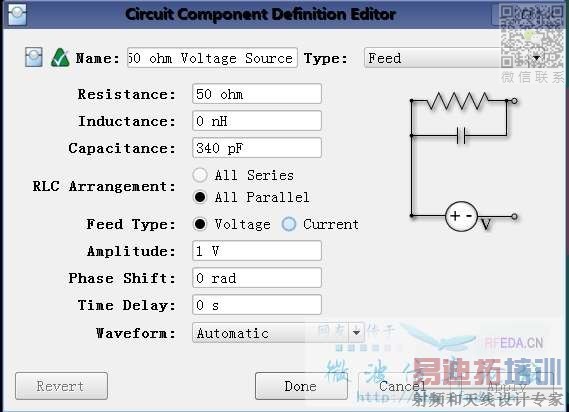

以下是我的设想，电感L1和电容C1作为负载添加，电容C2与电压源的内阻并联。但是这样的话电容C2不是就和微带线串联了么 ?所以想问下
该怎么添加微带线左端的匹配网络?
