微波障碍物检测传感器技术
来源: 评论:0 点击:
CS-DTR1微波障碍物传感器技术说明书
一、产品概述
本微波传感器工作于C波段的国际通用频率,具有比X和K波段更低的无线链路传播损耗。该模块探测天线具有方向性,在天线正前方120°范围内灵敏度很高,具有比全向天线更远的作用距离和抗干扰能力。
该模块内部集成微波振荡器、检波器和高增益中频放大器,具有更高的集成度。模块直接输出低阻抗信号,用户只需将中频输出接入控制器输入端即可使用,无需用户二次开发中频放大电路。操作简单,性价比高。
二、微波检测模块工作原理图
本微波传感器采用微波墙和多普勒原理,实现对检测闸口内全天候实时检测,当检测到有金属物体、土石方、、水等阻挡微波传播的物体,检测设备立即通过有线通信\无线数传\继电器等模块向控制中心发出报警信息以及时清除障碍物。设备同时具有运动目标检测功能,可以接收坠落物或者隧道内其他物体的沿隧道径向运动信息。设备的良好运行可以保证检测闸口内无异常障碍物。
因为水对微波的吸收原理,本传感器也可以用来做为固体物水分含量测试。

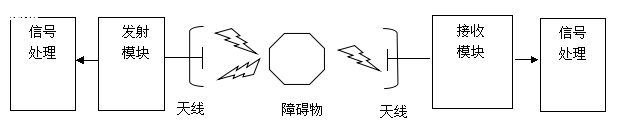

发射器向具有微波侦测能力的接收器发送微波束,当在接收器同一平面出现吸收微波或者发射微波的物料时,微波束将不能到达接收器,因而接收器将不能侦测到微波束。利用这个原理,接收模块将微波能量转换为电压信号,信号处理模块将这个电压采集后进行分析检测。
三、技术参数
感应检测频率 5.8GHZ±75MHz
发射功率密度 <<5mW/c m2
辐射角 水平角110°,垂直角100°
检测距离 不小于12米
检测敏感物质 水分,金属粉末、土石、各种导体等
中频输出 05V
工作电压 3.35.5V
工作电流 <25mA
温度范围 -10°C至+55°C
外形尺寸: 35mmX34mmX5.2mm(包括天线高度)
四、发射、接收模块接线说明
注:发射模块与接收模块接线相同。
联系方式 qq:330383941
330383941@qq.com
一、产品概述
本微波传感器工作于C波段的国际通用频率,具有比X和K波段更低的无线链路传播损耗。该模块探测天线具有方向性,在天线正前方120°范围内灵敏度很高,具有比全向天线更远的作用距离和抗干扰能力。
该模块内部集成微波振荡器、检波器和高增益中频放大器,具有更高的集成度。模块直接输出低阻抗信号,用户只需将中频输出接入控制器输入端即可使用,无需用户二次开发中频放大电路。操作简单,性价比高。
二、微波检测模块工作原理图
本微波传感器采用微波墙和多普勒原理,实现对检测闸口内全天候实时检测,当检测到有金属物体、土石方、、水等阻挡微波传播的物体,检测设备立即通过有线通信\无线数传\继电器等模块向控制中心发出报警信息以及时清除障碍物。设备同时具有运动目标检测功能,可以接收坠落物或者隧道内其他物体的沿隧道径向运动信息。设备的良好运行可以保证检测闸口内无异常障碍物。
因为水对微波的吸收原理,本传感器也可以用来做为固体物水分含量测试。
发射器向具有微波侦测能力的接收器发送微波束,当在接收器同一平面出现吸收微波或者发射微波的物料时,微波束将不能到达接收器,因而接收器将不能侦测到微波束。利用这个原理,接收模块将微波能量转换为电压信号,信号处理模块将这个电压采集后进行分析检测。
三、技术参数
感应检测频率 5.8GHZ±75MHz
发射功率密度 <<5mW/c m2
辐射角 水平角110°,垂直角100°
检测距离 不小于12米
检测敏感物质 水分,金属粉末、土石、各种导体等
中频输出 05V
工作电压 3.35.5V
工作电流 <25mA
温度范围 -10°C至+55°C
外形尺寸: 35mmX34mmX5.2mm(包括天线高度)
四、发射、接收模块接线说明
注:发射模块与接收模块接线相同。
联系方式 qq:330383941
330383941@qq.com
