目前市场上最稳定的蓝牙双模模块

深圳市红果电子技术有限公司推出的RG-BLE-12型蓝牙4.0双模模块，既支持蓝牙低功耗模式（BLE蓝牙4.0），同时也支持蓝牙经典模式（蓝牙3.0），支持操作系统包括IOS（苹果系统），Android（安卓），windows（微软系统）等，兼容性好，功能强大，主要应用于各种数据采集，遥控检测等。模组基于蓝牙领先芯片供应商Broadcom公司的HCI芯片与MCU芯片架构，遵循BT4.0蓝牙规范，具有工业级设计、传输距离远、数据稳定、操作简单以及性价比高的优势。

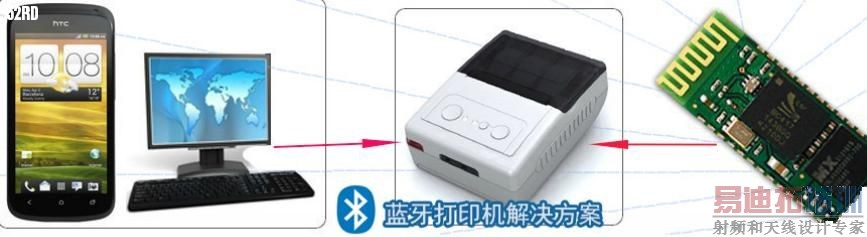

产品广泛使用在POS机、蓝牙打印机、蓝牙OBD产品应用上，目前市场大部分中高端的大公司蓝牙产品均采用此模块，是目前市场上兼容性最好、开发APP支持最稳定、出货量最大的蓝牙双模模块！
详细欢迎咨询：
QQ:827212011
手机：l3392443131 刘S











RG-BLE-12型双模蓝牙模块规格书.pdf

模块特性
低成本高效蓝牙芯片
支持蓝牙协议4.0
支持主从模式

内置低功耗蓝牙协议：GAP,GATT,ATT,L2CAP,SMP
10 ADC
位
个数字
个模拟
3
3
l PIOs
AIOs
UART
I2C
接口





中断唤醒
看门狗
软件可编程
超低功耗

基本特性
SN-LE-1010A是森能科技公司一款超低功耗蓝牙模块，它主要应用于超低功耗设备，主要应用在数
据透传控制上，比如医疗，3D眼镜，汽车电子等，它支持所有的蓝牙特点：射频，协议栈，应用层
协议。SN-LE-1010A有方便的硬件接口和外围连接，可以直接连接控制设备。
Applications
设备医疗
安全控制
运动健康
娱乐设备
HID
1
深圳市森能科技有限公司

SN-LE-1010A Bluetooth Low Energy Module Data Sheet
SN-LE-1010A
版本管理
Version No
Rev1.0
Author
Date
2013-8-13
Remark
Init Version
深圳市森能科技有限公司
2

SN-LE-1010A Bluetooth Low Energy Module Data Sheet
SN-LE-1010A
Content
系统结构............................................................................................................................4
描述.....................................................................................................................................4
电气特性......................................................................................................... ...................5
存储温度................................................................................................... ...................5
工作温度........................................................................................ ...............................5
PIN脚定义.............................................................................................................................6
PCB LAYOUT........................................................................................................................7
包装
..................................................................................................................................9
深圳市森能科技有限公司
3

SN-LE-1010A Bluetooth Low Energy Module Data Sheet
SN-LE-1010A
系统结构
特性
2.4GHz 2.48GHz
频段
蓝牙版本
发射功率
工作电压
接口
V4.0
7.5dBm (MAX)
1.8V-3.6V
UART
尺寸
15.2mm (L) x 3.5 (W) mm x 24.1(H) mm
NOTES:Specifications are subject to change without prior notice
深圳市森能科技有限公司
4

SN-LE-1010A
SN-LE-1010A Bluetooth Low Energy Module Data Sheet
电气特性
存储环境
范围
Min
-40
Max
85
Unit
°C
存储温度
电压范围
1.8
4.4
4.4
V
IO电压
-0.4
V
V
其他电压
VSS - 0.4
VDD + 0.4
工作环境
操作环境
操作温度
Min
-30
Typ
-
Max
85
Unit
°C
工作电压
1.8
1.2
-
-
3.6
3.6
V
V
IO口供电电压
AIO
输入电压范围
输入电压
Min
0
Typ
-
Max
1.3
Unit
V
深圳市森能科技有限公司
5

SN-LE-1010A Bluetooth Low Energy Module Data Sheet
SN-LE-1010A
Pin 脚定义
与会代表
Pin
Name
3.3V_IN
GND
Type
Power
GND
Function
No
1
Battery input
Ground
2
3，
4，
10，
12，
13，
14，
15，
16，
21，
22，
23，
NC
NC
4
5
6
BT_TX
BT_RX
Bi-directional
Bi-directional
UART TX
UART RX
深圳市森能科技有限公司
6
Analogue programmable
input/output line
Analogue programmable
input/output line
7
PIO_3
Bi-directional
Bi-directional
8
PIO_4

SN-LE-1010A Bluetooth Low Energy Module Data Sheet
SN-LE-1010A
Analogue programmable
5
6
7
AIO2
AIO1
AIO0
Bi-directional
Bi-directional
Bi-directional
input/output line
Analogue programmable
input/output line
Analogue programmable
input/output line
8
9
GND
GND
GND
GND
Ground
Ground
Analogue programmable
input/output line
Analogue programmable
input/output line
Analogue programmable
input/output line
11
17
PIO_3
PIO_9
Bi-directional
Bi-directional
Bi-directional
Bi-directional
18 PIO_11
19
TXD
UART TX
20
24
RXD
GND
Bi-directional
GND
UART RX
Ground
深圳市森能科技有限公司
7

SN-LE-1010A Bluetooth Low Energy Module Data Sheet
SN-LE-1010A
PCB Layout Guidelines
SN-LE-1010A模组是天线布在模块上，方便客户LAYOUT。
深圳市森能科技有限公司
8

SN-LE-1010A Bluetooth Low Energy Module Data Sheet
SN-LE-1010A
Package
Pumping air into vacuum state, anti-static packaging
深圳市森能科技有限公司
9

SN-LE-1010A Bluetooth Low Energy Module Data Sheet
SN-LE-1010A
Document Reference
Document
Reference,Date
BlueCore5 Charger Description and Calibration CS-113282-ANP,2007
Procedure Application Note
CSR1010 Data sheet
CS-231985-DS
Core Speficication of the Bluetooth System
V4.0, 17 December 2010
Sen NengSN-LE-1010Areference
schematic
深圳市森能科技有限公司
地址：深圳市龙岗区横岗街道办536号安信大厦909
电话：0755-85208089传真：0755-85212289
E-mail:sales@szsenneng.com
深圳市森能科技有限公司.
10
