WIFI接收灵敏度与误包率
来源: 评论:0 点击:
从WIFI模块的资料上了解到WIFI的接收灵敏度为:
802.11b:typically -86dBm at 11Mbps
802.11g:typically -71dBm at 54Mbps
请问当接收数据的误码率到什么程度时为接收的门限电平?
另外我们做的是手持类的设备,接收到的数据不方便与发射数据进行比较,所以误码率比较难得出。不知道能否通过误包率来衡量接收信号质量,一般误包率为多少时说明接收到达门限电平?
802.11b:typically -86dBm at 11Mbps
802.11g:typically -71dBm at 54Mbps
请问当接收数据的误码率到什么程度时为接收的门限电平?
另外我们做的是手持类的设备,接收到的数据不方便与发射数据进行比较,所以误码率比较难得出。不知道能否通过误包率来衡量接收信号质量,一般误包率为多少时说明接收到达门限电平?
我们的产品是小于10%
非常感谢xiaoyu1012,至少能给我的测试提供一个参考。你们的产品是单纯的测试误包率还是通过误包率和误码率之间的比对,然后用误包率来代表接收性能的呢?
单纯的误包率 10%
见站内短信
8%和10%
误包率分别是8%和10%时,对应的接收电平就是你的接收灵敏度
8%和10%,针对不同的标准,b和g?
路过!
经过这里。
路过......
好好。
PER 8%,10%
PER 8%,10%,代表最低的接收到的功率

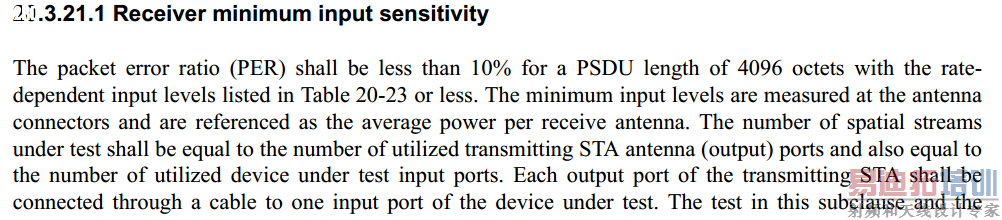

亲,参考spec上对RX_Sen的描述哦,人家就是测得误包率哦,
spec只指定了发送的包的长度是4096字节,没指定要发送多少个包,如果你发10个包,那丢包超过1个,就算失败了哦。
一般Tester会选择发送1000个包哦,
至于怎么计算丢包,有两种方法:
1. DUT侧自己数收到多少个包,然后收到包/发送的包总数
2. Tester数收到的ACK,得到DUT成功的收包数,然后收包数/发送报数
个人比较喜欢方法2哟,因为不需要控制DUT,只需要将DUT放在接收模式就好了哦。
