SDIO接口RTL8723BS三合一(WiFi+BT+FM)模块

来源:    评论:0     点击:
模块特性:
NT-8723BS是一款WiFi+BT+FM三合一模块,采用Realtek高性能芯片:RTL8723BS,
模块尺寸只有:12(L)*12(W)*1.8(H)mm;
模块封装:LGA-44;
WiFi连接方式:SDIO/GSPI接口,速率高达150Mbps,采用1T1R
BT连接方式:高速的UART接口;
对于蓝牙操作,符合蓝牙4.0+3.0 高速(HS)要求,同时符合蓝牙2.1+增强数据速率(EDR).蓝牙3.0 + HS 可以使其更容易连接,
FM连接方式:PCM接口;
对于视频、语音和多媒体应用,模块支持802.11e 服务质量(QoS);
工作频段:2.400GHz 2.4835 GHz(ISM)
符合标准: IEEE 802.11b,IEEE 802.11g, IEEE 802.11n, IEEE 802.11d,IEEE802.11e, IEEE 802.11h, IEEE802.11i;
模块功耗低,性能稳定,符合ROHS;
模块应用针对需要小封装、低功耗、多接口和操作系统支持的移动设备,广泛应用于MID,网络摄像头,机顶盒GPS,电子书,硬盘播放器,网络收音机,PSP等需要实现无线联网设备的消费类电子产品、通信类电子产品集成设计.模块化的集成设计,缩短开发周,加快将产品推向市场的时间.

注意事项:
RF走线要做50欧姆阻抗,走线不能走90度,走线长度不能超过15mm
Wifi 模块贴片装机前注意事项:
1.客户在开钢网时一定要将wifi 模块焊盘的孔开大,请按1 比1 再向外扩大0.7mm 比例开钢网,厚度按0.12mm.
2.有需要拿wifi 模块时不可以光手去拿,一定要戴上手套以及静电环.
3.过炉温度要根据客户主板的大小而定,一般像平板电脑上的标准温度为250+-5°,也可以做到260+-5°
Wifi 模块储存及使用管制应注意事项如下:
1.模块的真空包装之储存期限:
1-1.保存期限:12个月,储存环境条件:温度在:<40℃,相对湿度:<90%R.H.
1-2.模块包装被拆后,SMT 组装之时限:
1-3.检查湿度卡:显示值应小于30%(蓝色),如:30%40%(粉红色)或者大于40%(红色)表示模块已吸湿气.
① 工厂环境温度湿度管制:≦30%℃,≦60%R.H。
② 拆封后,车间的保存寿命为168 小时.
1-4.如在拆封后的168 个小时内未使用完,需要烘烤,烘烤条件如下:
① 模块须重新烘烤,以除去模块吸湿问题.
② 烘烤温度条件:125℃,8 小时.
③ 烘烤后,放入适量的干燥剂再密封包装.

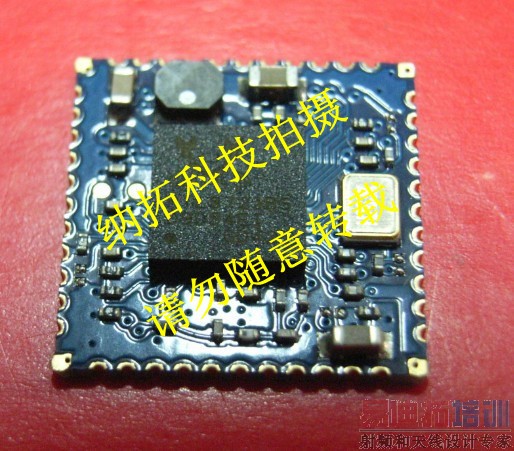

补充下产品图片和规格书



SDIO接口RTL8723BS三合一(WiFi BT FM)模块规格书.pdf(1.4 MB)
