RT5350 天线匹配
1. 5350是无线路由器,我的理解是它把无线信号发射出去就可以了,为什么还要RFIN ?
2. 这个PA out的匹配 主要调整哪些呢? 没有仪器不知道怎么调。
无线路由器也要接收的,你当是广播电台啊
RT5350将收发切换开关集成在芯片里面,所以需要分别的接收、发射通道。
RFIN:WIFI接收RX,只有一个balun主要用于差分转化为单端,当然balun本身也会有匹配的作用(如果灵敏度不好也可以调节下是否有改善);
RFOUT:WIFI发射TX,阻容主要用于调节PA的性能(含线性(EVM和MASK),增益,效率等等),含有balun差分转单端
LS都错了,这个WL_RF0_PA_OUT的两个差分脚不止是TX,而是TX和RX一起的1T1R的差分走线,然后经过Balun电路转换成单端走线到天线。
WL_RF0_2G_IN的这两个差分信号只是分集接收的信号,这两个脚不接也没关系。如果接了分集天线,你的射频系统就是1T2R的。
Balun基本不用调,用参考设计就OK,Balun后面的匹配电路,没有一起测试的话调一下阻抗匹配到50ohm就可以了,有仪器的话可以测试EVM再来调匹配。另外这是测试点之前的,测试点到天线之间的匹配还需要另外调试。
1T1R 和1T2R有什么区别呢? 2R 的 接收灵敏度会好一些吗?

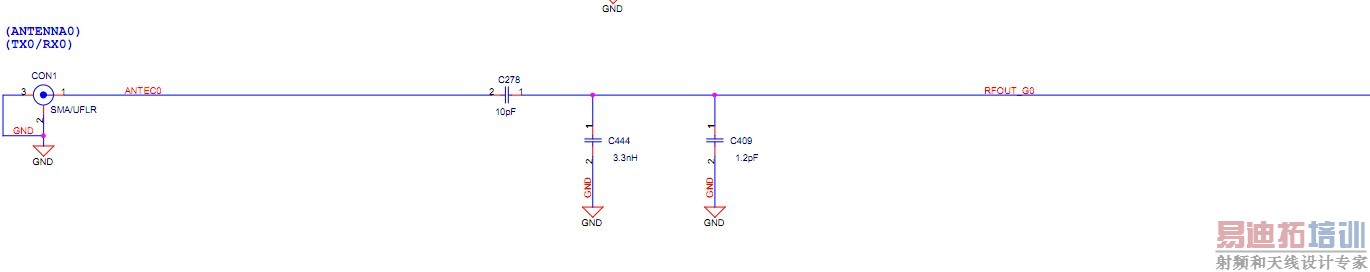

没有仪器,我调整了下c444对地的3.3nH匹配,改小了些,用手机接收的wifi信号强度好一些了,哪里还要调什么吗?测试点到天线处没匹配,线是直接过去的。
2R主要用来改善接收的
你有没有IQview, Balun可以调整,但要看趋势
不能乱枪打鸟
是的,感 觉解释越来越多
经过这里,看看聊聊
我用5350做了个wifi 音乐盒子,结果调试了好久,总是有沙沙声,本来用的是板载天线,现在把板载天线也断掉,用外接天线了,还是这样;有无高手帮忙指点一下;
