铁路沿线在线监测数据转存方案

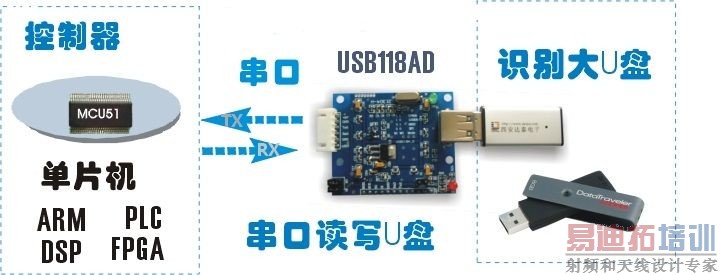

单片机读写U盘就是USB HOST接口模块，方便你的设备读写U盘
西安达泰电子有限责任公司开发了一款适合于非PC机的USB HOST接口模块─USB118AD。该模块完全遵守USB2.0协议规范，支持USB3.0。可全面兼容所有遵守USB协议规范的U盘等移动存储器，
具有体积小、功耗低的特性，适用于FAT32/FAT16文件系统，最大文件传输速率为150K字节。只需要通过串口发3条命令就可以完成对U盘的读写。
单片机读写U盘USB118AD 产品简介
1. 嵌入式USB-HOST解决方案，可以作为数据采集
系统的存储接口
2. 兼容标准USB协议的U盘，让您的单片机也可以
使用U盘
3. 支持FAT32/FAT16文件系统
4. 简捷明了的系统协议，方便用户集成作简单;
5. 增强的数据可靠性，保证数据安全
相关功能:
◆ 不必了解USB协议，直接嵌入用户系统
◆ 兼容128M64G所有普通U盘、移动硬盘
◆ USB2.0接口，支持USB3.0，是嵌入式USB HOST接口模块
◆ TTL串口波特率：57600/115200/9600bps
◆ 高速SPI接口文件传输速度：150KByte/Sec
◆ 支持文件系统：FAT16/FAT32
◆ 创建Word、 Excel、二进制等各种类型文件
◆ 提供单片机编程实例C51源代码
◆ 提供模块测试板及电脑串口测试软件
◆ 直流5V供电，电流80mA(不含U盘)
◆ 模块只有火柴盒大小：51.6×43×12mm
三、 USB118AD典型应用

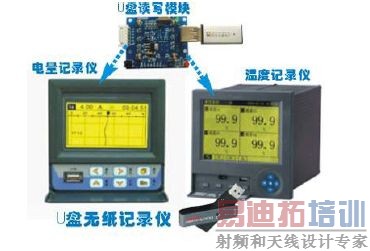

U盘电量无纸记录仪带USB接口，可通过U盘将电压、电流历史数据和电量报表传至上位机保存、分析；仪表可广泛应用于环保、冶金、石化、钢铁等行业中监测三相电机驱动的大型设备的电流和电量消耗的情况及配电网和企业中三相电能的计量和监测。

① 无纸记录仪：温湿度报警记录仪，2005年至今

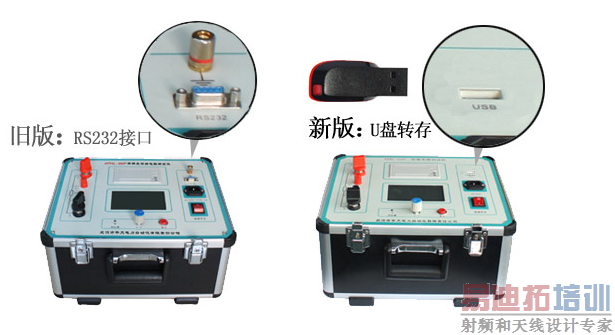

② 用于电力仪表：便携式电能质量记录仪，2004年至今
③ 工业设备黑箱子：铁路沿线在线监测仪，2006年至今
④ 海量数据采集存储；考勤机数据记录；石油仪器仪表；纺织机械；塑料焊接设备；水文监测等
便于用户将优盘嵌入其仪器设备中，详情请参考：http://www.dataie.com/productShow.asp?ArticleID=660
