基于AD6623的多路中频数字化直扩通信系统

　　扩频通信具有抗干扰、抗多径、低截获概率等优点。20世纪70年代以来,扩频通信的理论和方法得到了很大发展。直接序列扩频(直扩)作为扩频通信的一种常用方式,已成功地应用于军事和民用通信中,并已成为第三代移动通信系统的核心技术之一,充分显示了其显著优点和强大生命力。

　　扩频通信是以增加信息传输的带宽为代价的。而现有的频带资源非常有限,为了提高单位带宽内信息传输的速率,笔者提出采用直接序列扩频CDMA思想。在发端,将一路串行的数据信息经串/并转换转换为N路并行的数据信息,然后分别用N个相互正交的PN码对每路信息进行调制完成扩频,形成N路扩频的基带信息,每路基带信息再经过基带成形滤波,上变频调制到同一中频后再将N路信号合成送给射频接口完成发送。在收端,用与发端相同的N个PN码分别与接收信号进行互相关运算,然后与判决门限比较获取同步信息,比较互相关值大小获得用户数据,将恢复的N路数据再进行并/串转换即恢复出原始发送信息。这样,整个系统所需的传输带宽就降低为原来的1/N。

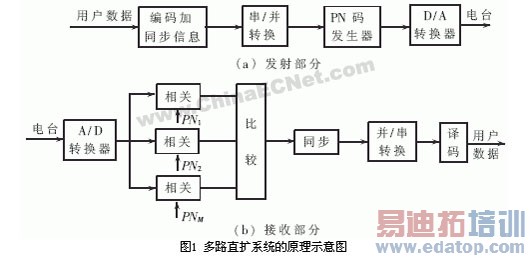

　　多路中频数字化直扩系统的原理示意图如图1所示。

　　1 多路中频数字化直扩通信系统的总体设计

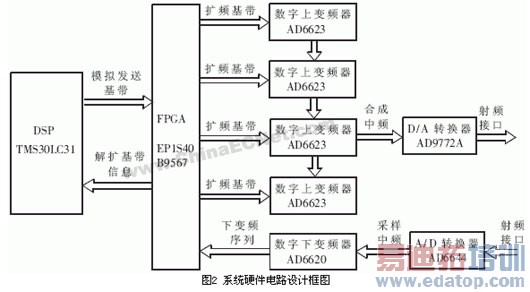

　　系统硬件电路设计框图如图2所示。

　　A/D转换器采用AD公司的AD6644,它的最高采样率可达65MSPS,分辨率为14位。在本系统中,由AD6644直接对6MHz中频信号进行过采样,实现系统的中频数字化,采样时钟为19.6608MHz。

　　数字下变频器选用AD公司的AD6620,它是美国AD公司推出的高性能数字信号处理芯片,可以完成高速数字信号的下变频及抽取滤波工作,功能强大。内部信号处理单元由四个部分组成:频率变换器、二阶固定系数梳状抽取滤波器(CIC2)、五阶固定系数梳状抽取滤波器(CIC5)和一个系数可编程的抽取滤波器(RCF)。在本系统中,AD6620的初始化由DSP TMS320LC31完成,AD6620通过并口向DSP输出处理后的基带数据。

　　D/A转换器采用AD公司的AD9772A,它的最高转换速率为160MHz,转换位数为14位。在本系统中,由AD9772A完成发射单元的多路合成数字中频向模拟中频的转换,转换时钟频率为19.6608MHz。

　　数字上变频器采用AD公司的AD6623,其主要特征有以下几点:高达104MHz的工作时钟、单片集成四个独立的数字发射通道、可编程插值滤波器和增益控制。AD6623内部的信号处理包括以下四个部分:频率变换器、二阶重插值级联积分梳状滤波器(rCIC2)、五阶插值级联积分梳状滤波器(CIC5)以及一个RAM系数滤波器(RCF)。在本系统中共采用四片AD6623组成16路直接序列扩频发射单元,每一路分别从FPGA处取得扩频基带信息,进行基带成形滤波、插值和上变频调制到6MHz的中频,最后将16路中频调制信号合成为一路,再经D/A转换后送给射频发射单元接口。

　　DSP采用TI公司的TMS320LC31。TMS320LC31采用改进的哈佛结构,是一种能进行浮点运算的数字信号处理芯片,主频可达60MHz。在本系统中,TMS320LC31主要完成的功能是:在发射过程中,由程序产生模拟的基带信息,当DSP检测到FPGA产生的申请数据的中断信号时就将模拟基带信息通过数据总线送给FPGA;在接收过程中,DSP通过FPGA产生的中断信号分别对已完成解扩的各路数据进行接收,完成各路信息的解调,并将解调出的各路信息进行并串转换还原为发射时的一路串行信息。此外,DSP在系统上电时负责完成AD6623和AD6620的初始化,在运行过程中,还要负责AD6620的载波恢复。

　　FPGA采用的是ALTERA公司的EP1S40B956C7,它内部含有41250个逻辑单元,可用的I/O管脚为683个,速度为0.7ns,完全可以满足系统的各项性能要求。在本系统的发射过程中,由FPGA向DSP发中断申请,获得待发送的基带信息。在FPGA中,将一路串行的基带信息转换为16路并行的基带信息,并分别与16个互相正交的PN码相乘完成扩频,然后分别送给四片AD6623的16个数据通道。在接收过程中,数字下变频器AD6620将下变频、滤波后的基带数据送给FPGA,分别与16个本地正交PN进行匹配,完成16路PN码的捕获跟踪,从而实现16路数据的解扩。最后FPGA向DSP发送中断,由DSP完成16路数据的组装还原。

　　2 关键技术

　　AD6623内集成了四个独立的数字信号处理器(TSP),每个TSP由可编程内插系数滤波器(RCF)、可编程功率控制单元、可编程五阶级联积分梳状滤波器(CIC5)、二阶重采样级联积分梳状滤波器(RCIC2)和一个数控振荡器(NCO)等五个级联的信号处理单元组成。通过对这五个信号处理单元参数的不同设置,可以使系统以同一套硬件实现不同的功能。

　　2.1 NCO频率值的设定

　　AD6623的每一个通道都有一个独立的调制器,它可以把从CIC滤波器中接收的数据上变频成数字中频,并送入多载波合并单元。该调制器由一个32比特的正交NCO和一个正交幅度混频器(QAM)组成,该数字中频的计算公式如下:

　　式中,NCO_ frequency是写入寄存器Oxn02中的值;fIF是期望的中频频率; fNCO是NCO的频率,在输出是实数时是系统工作时钟fCLK的一半,而在输出是复数时是fCLK的四分之一。

　　在此系统中,输出为实数模式,要求上变频到fIF为6MHz的数字中频,系统工作时钟fCLK为19.6608MHz,带入上式可求得NCO_ frequency的十六进制表示为4E200000。

　　2.2 插值系数的的设定

　　在本系统中,AD6623的每个通道要将chip速率为614.4kHz的扩频信息插值到等于系统的工作时钟频率19.6608MHz,这样总的插值系数为32(19.6608MHz/614.4kHz)。利用AD公司提供的FILTER DESIGN软件可得到一组最佳的各级滤波器插值系数的分配方案:MCIC2=1,LCIC2=1,CIC5=4,MRCF=8。

　　2.3 滤波器系数的设定

　　FIR滤波器的设计目标是让614.4kHz的低通目标信号尽可能地通过,并抑制带外干扰。从滤波器幅频特性曲线的角度来看,也就是要求通带波动尽可能地小,通带宽度尽可能地与信号带宽相等,过渡带尽可能地锐利,阻带衰减尽可能地大。通常,FIR滤波器的阶数越高,幅频特性越好,AD6623提供的滤波器阶数最高可达255阶,具体选择多少要根据实际情况而定。

　　在本系统中使用窗函数设计法(或称傅立叶级数法)确定滤波器系数,即由理想的滤波器频率响应Hd(w)经傅立叶反变换导出hd(n),然后用一个有限长窗函数序列w(n)截取。由于输入给可编程系数滤波器的数据经过了一次插值,且插值系数MRCF为8,因此此时输入数据的采样率fs为:

　　fs=614.4k×8＝4.9152MHz

　　因为截止频率fc为614.4kHz,所以数字域截止频率wc为:

　　这表明在通带|w|≤wc范围内,Hd(ejw)的幅度是均匀的,且其值为1、相位为-wα。

　　由此可得:

　　取w(n)＝RN(n),按照线性相位滤波器的约束,h(n)必须为偶对称,对称中心长度应为长度的一半(N-1)/2,且α=(N-1)/2,取N＝255,则α＝127。于是可得滤波器的系数为:

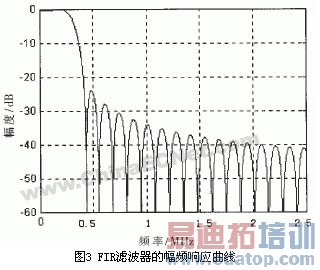

　　FIR滤波器的幅频响应曲线如图3所示。

　　2.4 载波合并单元

　　AD6623的载波合并单元用来合并各信道的输出以产生多载波信号,该结果与18比特宽带输入总线上的内容相加后,将在高速时钟的上升沿送至18比特宽带输出总线。

　　3 实验验证

　　在基于图2的硬件平台下,DSP将模拟速率为307.2kbps的基带信息序列送给FPGA作为发送信息序列,经串/并转换后每路信息速率降低为19.2kbps, PN码长为32,所以扩频后每路chip速率为614.4kbps。在发射端,发送信息序列经FPGA扩频调制后送给AD6623上变频,然后送给AD9772A完成D/A变换;在接收端,中频信号经过AD6644采样和AD6620下变频后,再经FPGA解扩和DSP检测,解调出的信息经计算机串口送给计算机显示器显示解调结果。经实际电路验证,DSP能正确解调出所发送的扩频信号。证明利用AD6623等所设计的中频数字化多路直接序列扩频通信系统,具有硬件设计灵活、资源消耗少、调试修改方便等优点,对软件进行一定的修改,则可以作为一种通用的多路中频数字化直扩通信系统处理平台。

　　基于AD6623的多路中频数字化直接序列扩频通信系统,可以方便地改变系统的调制方式和调制频率,而且还可以适应不同信息速率和各种伪码码长的直接序列扩频通信,关键一点在于它采用了码分多址的思想,使得带宽利用率大大提高。实验测试表明:系统效果良好,控制灵活,适应范围广,具有较好的应用前景。

作者：邢富领, 刘 辉, 刘志盟, 左继章(空军工程大学 工程学院, 陕西 西安710038) 来源：《电子技术应用》
