RMII模式以太网PHY芯片DP83848C的应用

2．3 TXD[1：0]——发送数据

TXD[1：O]的变换相对于REF_CLK是同步的。TX_EN有效后，PHY以TXD[1：0]作为发送端。

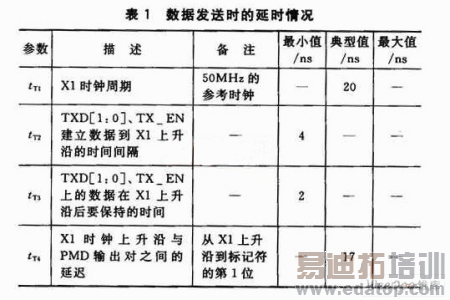

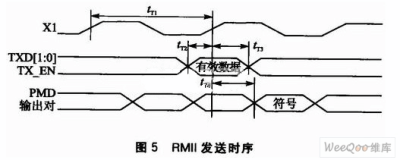

在10 Mbps模式下，由于REF_CLK的频率是在10Mbps模式中数据速率的10倍。因此TXD[1：0]上的值必须在10个脉冲期间保持稳定，确保DP83848C能够每隔10个周期进行采样。发送时序如图5所示，发送延时情况如表l所列。其中，PMD为物理介质关联层(physical media depen-dent)接口。

2．4 RXD[1：0]——接收数据

RXD[1：0]转换是与REF_CLK同步的。在CRS_DV有效后的每个时钟周期里，RXD[1：O]接收DP83848C的两位恢复数据。在某些情况下(如数据恢复前或发生错误)，则接收到的是RXD[1：O]的预确定值而不是恢复数据。CRS_DV解除确认后，RXD[1：O]为"00"，表示进入空闲状态。CRS_DV确认后，在产生正确的接收解码之前，DP83848C将保证RXD[1：0]="00"。

DP83848C提供的恢复数据总是半字节或成对双位信号的形式，这对于由前导符开始的所有数据值都成立。因为CRS_DV是异步确认的，不能假设先于前导符的"00"数据会是双位信号形式。

100 Mbps模式下，在CRS_DV确认之后的正常接收过程中，RXD[1：O]将会保持"00"，直到接收器检测到正确的起始串分界符(STart St-ream Delimiter，SSD)。一旦检测到SSD，DP83848C将会驱动前导符("01")，后面紧跟着起始帧分界符(Start of Frame. Delimiter，SFD)("01""01""01""11")。MAC应该开始SFD之后的数据。如果检测到接收错误，在载波活动结束前，RXD[1：0]将会替换为接收字符串"01"。而由于帧中剩余数据被替换，MAC的奇偶校验将会拒绝错误的信息包。如果检测到错误的载波(坏的SSD)，RXD[1：O]将会替换为"10"，直到接收事件结束。这种情况下，RXD[1：O]将会从"00"变为"10"，而无需标明前导符("01")。

10 Mbps模式下，CRS_DV确认后，RXD[1：O]将会一直保持"00"，直到DP83848C有恢复脉冲并能对接收数据进行解码为止。当存在有效接收数据时，RXD[1：O]以"01"为前导符接收恢复的数据值。因为REF_CLK频率是10 Mbps模式下数据速率的10倍，MAC对RXD[1：0]上的值每隔10个周期采样一次。接收时序如图6所示，接收延时情况如表2所列。

2．5 RX_DV——接收数据有效

尽管RMII并不要求，DP83848C还是提供了一个RX_DV信号。RX-DV是没有结合CRS的接收数据有效信号(Receive Data Valid)。第一个正确的恢复数据(前导符)或伪载波检测到来时，RX_DV被确认，在恢复数据的末两位传送之后解除确认。通过使用该信号，全双工MAC不必再从CRS _DV信号中恢复RX_DV信号。
