嵌入式 TCP/IP 协议单片机技术在网络通信中的应用

　　3.2 单片机工作流程

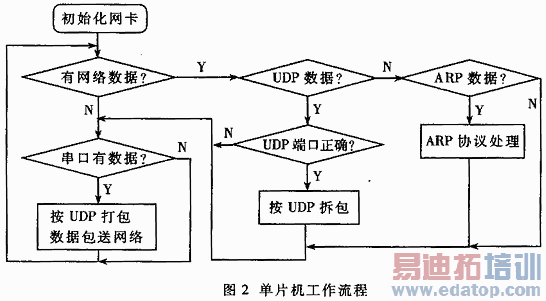

　　如图人所示，单片机首先初始化网络设备。网卡IP地址和物理地址存在X25045中，单片机复位后首先读取这些数据以初始化网络。

　　单片机主要完成数据的解包打包。当有数据从RJ45过来，单片机对数据报进行分析，如果是ARP（物理地址解析）数据包，则程序转入ARP处理程序（因为在网络上正是ARP协议将IP地址和物理地址相映射）。如果是IP数据包且传输层使用UDR协议，端口正确，则认为数据报正确，数据解包后，将数据部分通过串口输出。反之，如果单片机从串口收到数据，则将数据按照UDP协议格式打包，送入CS8900，由CS8900将数据输出到局域网中。

　　可以知道，单片机主要处理协议的网络层和传输层，链路层部分由CS8900完成。因单片机将数据接收后完整不变地通过串口输出，所以将应用层交付用户来处理，用户可以根据需求对收到的数据进行处理。

　　在单片机的程序处理中，包含了完整的APR地址解析协议。通过在单片机中正确设置网关、子网掩码等参数，实现了通过局域网单片机与外部因特网上的终端设备的数据通信。

　　4 应用

　　这种嵌入式TCP/IP协议的单片机系统板，具有成本低、硬件少、占用面积少、传输速度快、使用方便等优点。适用于现有的网络传输系统，有着广泛的应用前景，特别是数据采集、数据传输领域。目前，在屏幕板数据成像、远程数据采集系统中被使用。
