嵌入式 TCP/IP 协议单片机技术在网络通信中的应用

　　在因特网上，TCP/IP协议每时每刻保证了数据的准确传输。在数据采集领域，如何利用TCP/IP协议在网络中进行数据传输成为一个炙手可热的话题。在本系统中，笔者利用TCP/IP协议中的UDP（用户数据报协议）、IP（网络报文协议）、ARP（地址解析协议）及简单的应用层协议成功地实现了单片机的网络互连，既提高了数据传输的速度，又保证了数据传输的正确性，同时也扩展了数据传输的有效半径。

　　1 TCP/IP协议简介

　　TCP/IP协议是一套把因特网上的各种系统互连起来的协议组，保证因特网上数据的准确快速传输。参考开放系统互连（OSI）模型，TCP/IP通常采用一种简化的四层模型，分别为：应用层、传输层、网络层、链路层。

　　（1）应用层

　　网络应用层要有一个定义清晰的会话过程，如通常所说的Http、Ftp、Telnet等。在本系统中，单片机系统传递来自Ethernet和数据终端的数据，应用层只对大的数据报作打包拆报处理。

　　（2）传输层

　　传输层让网络程序通过明确定义的通道及某些特性获取数据，如定义网络连接的端口号等，实现该层协议的传输控制协议TCP和用户数据协议UDP。在本系统中使用UDP数据报协议。

　　（3）网络层

　　网络层让信息可以发送到相邻的TCP/IP网络上的任一主机上，IP协议就是该层中传送数据的机制。同时建立网络间的互连，应提供ARP地址解析协议，实现从IP地址到数据链路物理地址的映像。

　　（4）链路层

　　由控制同一物理网络上的不同机器间数据传送的底层协议组成，实现这一层协议的协议并属于TCP/IP协议组。在本系统中这部分功能由单片机控制网卡芯片CS8900实现。

　　2 硬件框图

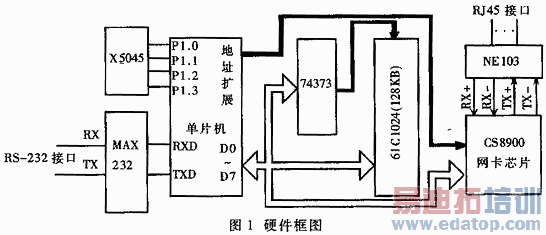

　　如图1所示，系统提供RJ45接口连接Ethernet网络，并且提供一个串口给用户使用。系统板可以将从Ethernet上过来的IP数据报解包后送给串口，也可将从串口过来的数据封装为IP包送到局域网中。外部RAM使用61C1024（128KB），从而为数据处理提供了很大的缓存;使用E2PROM——X25045，既可以作为看门狗使用，也可以将IP地址、网卡物理地址和其他参数保存在里面。

　　CS8900芯片是Cirrus Logic公司生产的一种局域网处理芯片，它的封装是100-pin TQFP，内部集成了在片RAM、10BASE-T收发滤波器，并且提供8位和16位两种接口，本文只介绍它的8位模式。

　　NE103是一种脉冲变压器，在CS8900的前端对网络信号进行脉冲波形变换。

　　3 工作原理

　　3.1 CS8900的工作原理

　　CS8900与单片机按照8位方式连接，网卡芯片复位后默认工作方式为I/O连接，基址是300H，下面对它的几个主要工作寄存器进行介绍（寄存器后括号内的数字为寄存器地址相对基址300H的偏移量）。

　　·LINECTL（0112H）

　　LINECTL决定CS8900的基本配置和物理接口。在本系统中，设置初始值为00d3H，选择物理接口为10BASE-T，并使能设备的发送和接收控制位。

　　·RXCTL（0104H）

　　RXCTL控制CS8900接收特定数据报。设置RXTCL的初始值为0d05H，接收网络上的广播或者目标地址同本地物理地址相同的正确数据报。

　　·RXCFG（0102H）

　　RXCFG控制CS8900接收到特定数据报后会引发接收中断。RXCFG可设置为0103H，这样当收到一个正确的数据报后，CS8900会产生一个接收中断。

　　·BUSCT（0116H）

　　BUSCT可控制芯片的I/O接口的一些操作。设置初始值为8017H，打开CS8900的中断总控制位。

　　·ISQ（0120H）

　　ISQ是网卡芯片的中断状态寄存器，内部映射接收中断状态寄存器和发送中断状态寄存器的内容。

　　·PORT0（0000H）

　　发送和接收数据时，CPU通过PORT0传递数据。

　　·TXCMD（0004H）

　　发送控制寄存器，如果写入数据00C0H，那么网卡芯片在全部数据写入后开始发送数据。

　　·TXLENG（0006H）

　　发送数据长度寄存器，发送数据时，首先写入发送数据长度，然后将数据通过PORT0写入芯片。

　　以上为几个最主要的工作寄存器（为16位），CS8900支持8位模式，当读或写16位数据时，低位字节对应偶地址，高位字节对应奇地址。例如，向TXCMD中写入00C0H，则可将00h写入305H，将C0H写入304H。

　　系统工作时，应首先对网卡芯片进行初始化，即写寄存器LINECTL、RXCTL、RCCFG、BUSCT。发数据时，写控制寄存器TXCMD，并将发送数据长度写入TXLENG，然后将数据依次写入PORT0口，如将第一个字节写入300H，第二个字节写入301H，第三个字节写入300H，依此类推。网卡芯片将数据组织为链路层类型并添加填充位和CRC校验送到网络同样，单片机查询ISO的数据，当有数据来到后，读取接收到的数据帧。读数据时，单片机依次读地址300H，301H，300H，301H…。
