  本设计采用LX1970可见光亮度传感器。

  LXl970是一种能实现人眼仿真的集成化的可见光亮度传感器,峰值发光波长为520 nm,电流灵敏度为0.38uA/lx,暗电流为10 nA.非线性误差小,重复性好。两个互补输出端的电流不对称度仅为士0.5%,可任选一端作为输出。外围电路简单,价格低廉,使用方便,微功耗,低压供电。采用2~5.5V电源,电源电流可低至85肛A(典型值)。工作温度范围为一40~+85℃。其外形尺寸仅为2.95 mmX 3 mmX1 mm。

  6 LED照明控制系统的软件设计

  软件设计基于TI公司推出的跟CC2430芯片配套的Z-Stack协议栈和IAR集成开发环境。Z-Stack在业内处于领先水平,目前还在不断完善和增强,其最新版本Z-Stack 1.4.2,通过ZigBee测试机构德国莱茵集团的ZigBee兼容性测试,符合Zig-Bee 2006 specification,已被全球众多ZigBee应用开发厂家所采用,支持多种硬件平台。

  在智能型LED路灯控制无线网络工作的过程中,网络协调器会定时检测有无按键按下,用以执行相应的电源开关命令。网络协调器处于空闲状态时,会监听空中的无线信号,判断有无新的节点要加入网络,有则为其分配网络地址。考虑到现场需要,协调器还可以控制某路段的灯亮,由其发送指令的目标地址所决定。FFD节点通常处于监控状态,如果接收到电源开关的命令,则执行命令,并确定是否转发,同时根据亮度传感器的返回值确定路灯的开关,以到达智能化节能控制。RFD节点的功能更简单,只需监听,根据光线的强弱执行命令。下面图3,图4,图5分别是3种节点的通信流程图。

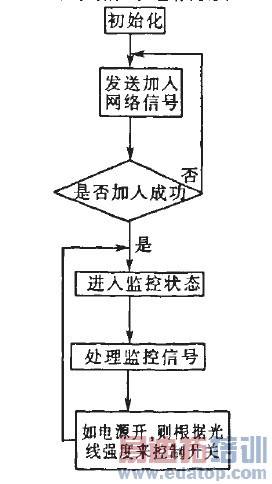

  图3 FFD路由节点流程图

  图3 FFD路由节点流程图

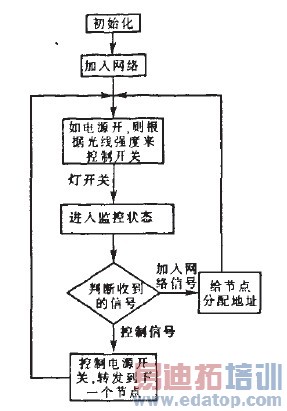

  图4 RFD末端节点流程图

  图4 RFD末端节点流程图

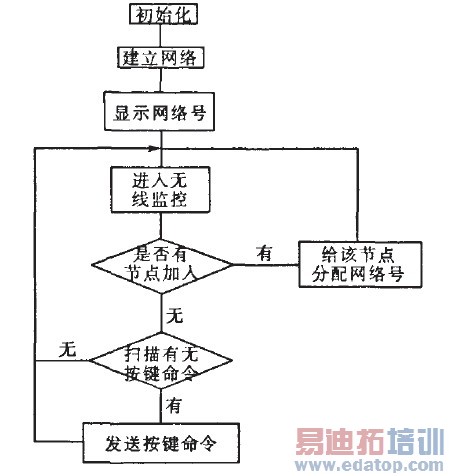

  图5协调器节点流程图

  图5协调器节点流程图

  7结论

  随着计算机技术、通信技术、控制技术的发展和人们物质生活水平的提高,家居、交通智能化正成为国内外的一个研究热点。本项目根据实际需要完成了智能型LED路灯控制系统的硬件,软件实现。系统充分利用了ZigBee低速率,低功耗和自配置的特点,降低了系统检修的复杂性。同时降低了系统的成本。随着技术水平的不断完善,相关产品的价格会逐步降低,巨大的民用市场将是最终的发展方向。该系统在提高照明系统的信息化、智能化程度的同时,特大大降低了电能的浪费,符合国家节能减排的发展战略,定会在智能交通和智能家居等领域得到广泛应用。
