船舱自动化平台系统设计

　　系统功能实现

　　系统要求实现：船舶机舱各设备的实时监控及故障报警功能。分布式数据库查询和存储。利用数据融合技术实现智能故障诊断。有线网络与无线网络的结合。无线网络实现监控数据以及视频图像和语音的大数据量信息传输。

　　根据系统功能要求，将功能实现分为如图3所示的多个模块。各模块功能如下：

　　数据采集模块：负责信号的采集、转换以及信号的输入/输出，经由局域网与计算机通信，最后经过初次处理存入实时数据库。

　　数据查询模块：主要根据查询项目和查询时间，动态提供各重要参数的历史值查询。

　　实时监控模块：不停地从实时数据库中取得实时数据，动态显示各设备的运行参数，通过监控界面，实时了解各设备的运行状况。

　　管理功能模块：管理授权用户的登录，高级权限的用户拥有一般用户所没有的权限，如进行报警参数的设定操作等，从而保证了系统的保密性和安全性。

　　趋势图查看模块：根据所选日期和时间段，动态显示任意时间内的趋势曲线，使得操作人员对于机舱参数的变化情况一目了然。

　　故障诊断模块：实时检测机舱各部件发生的故障，并对故障原因、故障频率和故障的危害程度进行分析、判断，并给出必要的解决措施。

　　其它功能模块：包括报表的生成和打印、对数据库管理、帮助等信息。

　　人机交互子系统

　　系统的人机界面设计规范，主菜单设置方便操作，分画面操作及转换灵活，所有功能选择均可通过屏幕软件按钮直接完成。系统界面采用亚控king graphics来设计。其特点是界面美观，与用户交互能力强，用户的浏览体验自然。功能完善，集成已有的性能计算公式和方法，对结果数据的预测准确。信息的交互、采集、分析和处理效率高，能够有效访问和使用数据库。预留扩展接口，方便进行升级、整合和扩展。

　　界面的组成包括：

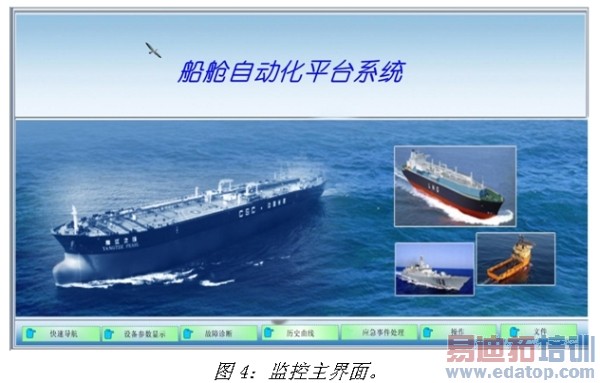

　　主界面窗体：如图4所示，所有子系统在主界面上清晰显示，便于进入各子系统查看。

　　机舱设备监控窗体：可快捷搜索查询需要查看的状态参数，内置报警系统，在设备出现故障时，自动弹出故障设备和相应的应对措施。

　　历史曲线查询窗体：可根据需求自动设定时间长度，选取需要的时间片段内的数据，生成实时曲线或历史曲线，并可生成相应的报表。

　　应急事件处理窗体：按船舶系统分类，搜集整理包含应急事件概况、分析和处理的船舶应急事故处理数据库，便于查找任何系统的应急事故资料。

　　机损事故处理、预防性检查、安全防范、环境保护、应急处理，每种情况下又按机舱主要设备进行划分。

　　维修清单窗体：根据公司和相关船舶法规的要求，整理出机舱所有维修内容表，只要运行该窗体，就可以自动调出所有应该维修管理的内容，可生成报表方便维修处理。当完成相应维修管理后，可以在系统中进行确认标记。

　　视频监控窗体：实时传送船上的现场情况并加以监视，使用视频服务器模块，将模拟的视频图像进行实时压缩并发布到网络上，计算机可对其进行图像的存储、编辑和报警输出，并根据现场的情况来指挥调度，还可通过网络同时传达到各个相关职能部门。
