GPON突发模式接收器的FPGA芯片解决方案

　　能够支持三重应用（即支持语音、视频和数据）服务且能到通过最后一英里到达用户，例如持续发展的小商业户和住宅。FTTx中的主角是GPON（吉比特无源光网络，Gigabit　Passive　Optical　Network），它提供较高的带宽替代DSL和电缆的光纤网络。FTTx为最后一英里家用光网络，诸如光纤到户(FTTH)，光纤到楼(FTTB)，光纤到路边(FTTC)，光纤到节点(FTTN)等。

　　随着下行数据速率高达2.5Gbps，以及改进现存的电信设施的需求，针对这些最后一英里的应用，GPON网络是受欢迎的选择。由于有效地增加了带宽，预计GPON会超过EPON（以太无源光网络，Ethernet Passive Optical Network），因此会选择GPON作为将来最后一英里的网络技术。

　　GPON功能一览

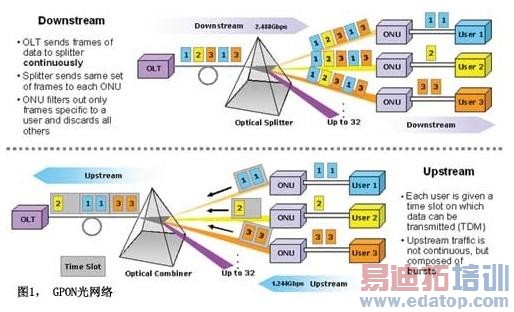

　　GPON是时分复用(TDM)系统，基于现存设施的再使用，从远端传送数据时，时隙分配给终端用户。如图一所示，在GPON中有两个主要的数据流。下行方向从OLT(光线路终端，Optical Line Terminal)到光分路器，传播数据到多个光网络单元ONU（Optical Network Units）。在上行方向，这个过程相反。给每个用户（ONU）分配一个时隙以便传送数据，随后在单根光纤上与其它数据结合在一起发送到中央办公设备（OLT）。ONU是互相分开的，ONU源数据是由突发数据组成的，由于多个ONU的不同光长度，在上行数据里内部的相位有变化，并将发生冲突。OLT的挑战是修正每个ONU的排列，并确保在上行光链路中每个突发数据同步。

（图一　GPON光网络）

　　在OLT中，上行通路处理这些高速突发数据的锁定时间要求是很有挑战性的（对GPON的典型值为50比特），然而传统的XAUI或基于SERDES的SONET/SDH的锁定时间很长（数千比特）。结果客户不得不使用特殊的，分立的突发模式接收器（BMR）。然而传统的BMR消耗很大的功率，且难以升级，导致无法优化体积，最终增加了系统的成本。

　　迄今为止对这些特殊的BMR还没有特殊的解决方案。然而随着FPGA的出现，它们支持快速锁定，执行时间短，集成的BMR功能支持达2Gbps的速度。

　　理想的BMR

　　如前所述，为了处理上行通路的动态性质，BMR必须满足一组特定的要求。理想的BMR应有非常快的锁定时间，支持高速串行数据速率，同时又保持最小的尺寸和最小的功耗。传统的BMR已提供了针对GPON的数据速率，但在成本、功耗和电路板的面积方面做了一些折衷。另外一方面，过去FPGA提供灵活性和很高的集成度，但这些FPGA的SERDES不能满足GPON所要求的锁定时间和数据速率的要求。理想的解决方案取决于BMR和FPGA。现在的解决方案是目前FPGA的I/O能力。这些编程平台的独特功能是在每个引脚上端接上行PON通路，与传统的BMR器件相比较，提供了节省成本和可升级的解决方案。目前使用的最普通的方法是用FPGA采样输入数据。

　　这个方法所关注的是性能和功耗。FPGA对PON终端提供了另外一种方法，这种FPGA是LatticeSC系列。这些器件通过合并每个I/O内的特殊逻辑来应对BMR的挑战，可动态地适应不同的线而无需使用FPGA逻辑。

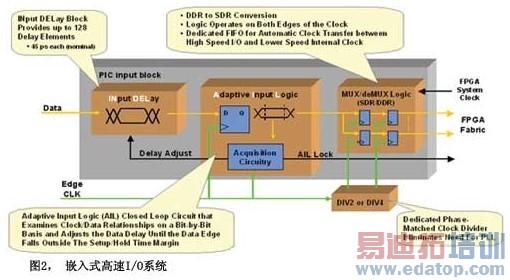

　　如图二所示，嵌入在每个I/O中的是输入延时块（INDEL）和自适应输入逻辑（AIL），动态地补偿时序相位变化，使每个引脚的速度达2Gbps。终端的结果是完整的I/O系统，支持快速锁定时间和传统BMR的性能，但具有很高的集成度，而且是低功耗的编程平台。

（图二　嵌入式高速I/O系统）
