标签交换技术在全光互联网中的应用

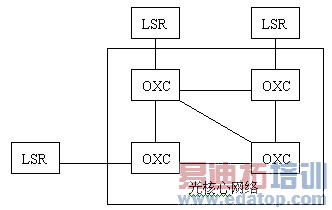

　　图2 MPLmS的网络模型

　　在MPLmS中，波长标签可以由上游节点提出，由下游节点认可后使用，用于在某些特定的光网络设备区域中建立LSP。传统意义的LSP是单向的，为了适应光网络的需要，MPLmS支持双向的LSP，以简化倒换过程、减少建立LSP的延时和维护开销。 该标签请求支持建立LSP需要的通信参数，包括链路保护、链路编码、LSP净荷等。通过标签请求可提出链路保护类型要求(1＋1或1：N)。链路的保护能力通过路由协议发布，以供路由选择时使用。标签请求消息还携带LSP链路编码参数，称为LSP编码类型（SDH/SONET/Gage）。图3是标签请求（通用标签请求）TLV（类型/长度/值）结构（以CR-LDP为例）。

　　LPT：链路保护类型，8比特，0表示没有链路保护要求。

　　LSP-ENC：LSP编码类型，16比特，定义了OC-n（SONET）、STS-n（SDH）、GigE、10GigE、DS1～DS4、E1～E4、J3、J4、VT以及光波长、波带等类型。

　　G-PID：通用净荷标识，表示LSP运载的净荷类型，使用标准的以太网净荷类型，由入节点设置，供出节点使用，中间节点仅进行透明传送。

　　图3 标签请求（通用标签请求）TLV结构

　　为了支持光网络的传输环境，MPLmS标签应该支持对光纤、波带、波长甚至时隙的标识。不同的应用环境下标签格式不同，以CR-LDP为例的TLV格式图4所示。

　　图4 以CR－LDP为例的TLV格式

　　链路标识符标识收到标签请求的链路，仅在邻接的节点间具有本地效力。标签的长度和格式根据不同的应用环境而不同。比如在波长标签交换应用中，端口/波长标签为32比特，表示使用的光纤或端口或波长，与传统标签不同的是没有实验比特、标签栈底标签和TTL等域，但它与传统标签一样，仅在邻接节点间具有本地效力。标签值可以通过人工指配或由协议动态决定。MPLmS概念的提出是MPLS技术发展的重要里程碑。通过光波分复用以及波长交换技术不仅提高了光传输网的容量，而且可以很好地利用标签交换及其相关协议的应用经验，以MPLS技术提高光网络的灵活性、生存能力并实现流量工程。
