100G时代的OTN带宽资源管理

　　3）异构多域的融合网络，组网方式灵活多变，网络环境异常复杂。原来的SDH+WDM，变成了多种技术、多种实现方式并存。PTN普及的同时，庞大的SDH存量网络仍然活跃，甚至还存在扩容，而GE以上颗粒的调度，又以直接采用ODUk承载最为经济。OTN以下，还存在PID、ROADM等技术选项。网络带宽需求永无止境，Flex Grid、OBS/OPS等新技术还在排队进入我们的网络。业务颗粒跨度大，运维风格千差万别，而功能却扁平化了。一条业务在网络中传输，会遇到新旧各种存量设备，调度节点之间的逻辑连接被掩盖在五花八门的物理器件和管道内部，在业务规划设计阶段无法看到网络全貌，给业务调度带来非常大的困难。

　　图3 多种承载技术并存

　　综合OTN及传送网的这些特点，结果就是难以建立一个统一的网络描述模型。造成现在传送网运维大量使用Excel表格和纸件。在100G时代，当业务量越来越大、mesh网络越来越多时，连接关系、承载关系的复杂度以几何方式增长，依赖这些冷兵器终将无以为继。

　　3、100G OTN带宽管理方案

　　运营商投资建设的是承载业务、创造商业价值的网络，华为uTraffic产品的OTN带宽管理开宗明义回答这一问题：一个网络共连接了多少个节点，节点之间的带宽有多大。

　　考虑到OTN网络节点之间关系的重要性，所有的带宽信息全部以拓扑图的形式呈现。TDM业务不同于以太柔性管道，特定颗粒的业务承载能力不单取决于带宽的大小，还取决于承载管道的信号映射结构。带宽管理在拓扑图上单独过滤呈现特定颗粒的带宽分布情况。所有的带宽信息，在提供量化统计的同时，通过不同的颜色标明了其满足情况。传统的OTN扩容方式是根据规划建设WDM环，将新增带宽平均地分布在所有跨段上。通过这些预警信息，能够在空间维度更加精确地指导扩容，避免浪费投资。带宽预警还能避免出现结构性的带宽资源不足，确保包括支路端口在内的所有业务资源都是就绪的，将业务响应时间保持在最佳水平上。

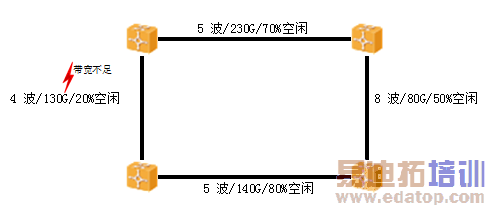

　　图4 带宽资源拓扑图和预警

　　即使两站间存在对应颗粒的带宽连接，仍然不能保证业务调度能够进行，因为任何交叉调度都是基于电子架进行的，所以我们还需要将带宽信息细化到站点内的电子架级别。交叉平面视图提供了带宽连接的电子架关系透视信息。一个中等城市的城域OTN网络可能只有不到30个节点，而具有集中交叉调度能力的电子架的数量则可以达到上百，常用的显示屏幕无法完成这种规模的可视化呈现。交叉平面视图提供了智能化的过滤显示，可以根据上下文环境平滑地选择相关的带宽信息，自动屏蔽无关的电子架与带宽。
