新一代分组光融合传送网POTN设备架构研究

　　POTN转发平面的统一信元交换

　　在POTN转发平面交换系统的传统设计思路中，存在TDM（ODUk）/Packet双平面交换系统设计。双平面交换系统虽然设计简单，易于实现，但分组及TDM（ODUk）业务通过不同交换平面，业务组织调度非常不灵活，可扩展性差，存在设备功耗大、OPEX高等缺陷。

　　统一信元交换的系统设计业务调度灵活、可扩展性高，可以实现TDM（ODUk）业务及分组业务任意比例混合接入，组网灵活，且统一交换平面可大幅降低设备功耗和体积，符合绿色节能的理念。

　　因此POTN的转发平面需统一信元交换。POTN的统一信元交换矩阵，将完成所有的分组业务及ODUk子波长业务的统一信元交换，实现系统各线卡间业务的无阻交叉，实现任意比例的分组业务和ODUk子波长业务的交换。

　　为了实现统一信元交换中对于分组业务和ODUk业务的任意比例的混合接入，OIF定义了OPF标准接口，定义了ODUk-to-Packet接口实现任意颗粒ODUk到分组交换网的适配功能，其中SAR技术可以有效保序，并去除分组交换网引入的时延抖动。ODUk-to-Packet接口解决了OTN和PTN业务在统一分组交换网的交叉调度需求，实现100%Packet到100%OTN的任意比例业务的交换。采用OPF标准接口的统一信元交换系统实现超大容量ODUk交叉调度（容量超10Tbps）的同时支持ODU0颗粒的无阻调度，获得更加灵活的调度性能。在使用OPF标准接口时更容易实现交换电路的m+n的保护方案，提升系统的安全可靠性能。因此OPF标准接口为POTN的统一信元交换的转发平面提供标准支持。

　　POTN转发平面的hybrid线卡

　　POTN转发平面有多种类型的管道，其中PTN业务和ODUk子波长业务的传送管道既要能分别处理，还需支持各管道间的相互转换，需具备端到端部署的能力，实现整网的统一配置、统一调度、统一管理、统一运维。

　　POTN转发平面可配备线路侧hybrid单板实现PTN和OTN的融合，线路侧出彩色n×OTUk光接口信号。PTN业务和ODUk子波长业务到同一个hybrid线路侧线卡可自由无阻调度，实现100%Packet到100%OTN的任意比例业务的交换，减少线路侧线卡种类和槽位占用。

　　POTN控制平面架构

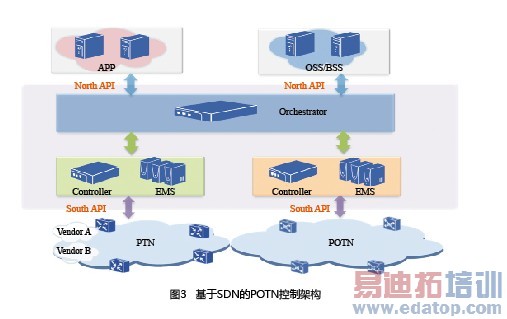

　　新一代分组化传送网络POTN需要具备向SDN的平滑演进能力。SDN的核心理念是控制与转发分离、控制集中化，网络能力开放化。而POTN从架构上已经实现了控制与转发、应用分离，在POTN上增加控制器及APP应用就可以实现SDN，从而实现网络从封闭到开放性的转变，使得网络更加智能（见图3）。同时对外提供开放的北向接口，通过集中式网管和控制器提升网络智能化、简化多层网络的运维、解决多厂家设备对接协调等问题。
