基于AnyFi的WLAN组网及其在4G网络中的应用

1 AnyFi介绍

AnyFi是一家瑞典公司提出的Wi-Fi解决方案。该方案让用户可以通过任何存在的Wi-Fi作为接入点，访问自家的Wi-Fi网络。比如用户在家里连接上Wi-Fi后，一旦出门，进入公司或商场，它将会自动连接上任何一个新出现的Wi-Fi AP，而且用户无需安装任何的软件或者需要人工登陆，能够继续使用自己的家庭网络。 为此，AnyFi技术利用Wi-Fi接入点提供的物理无线电，动态安装虚拟的无线电热点，建立与家庭网络的通道，把用户身份验证信息和业务发送回用户家庭网络。有人把AnyFi视为可携带的Wi-Fi接入，理论上有Wi-Fi接入（无论使用已经存在固定Wi-Fi接入点还是可携带的Wi-Fi接入点）和有本地接入网络的地方，就可以搭建AnyFi网络接入。

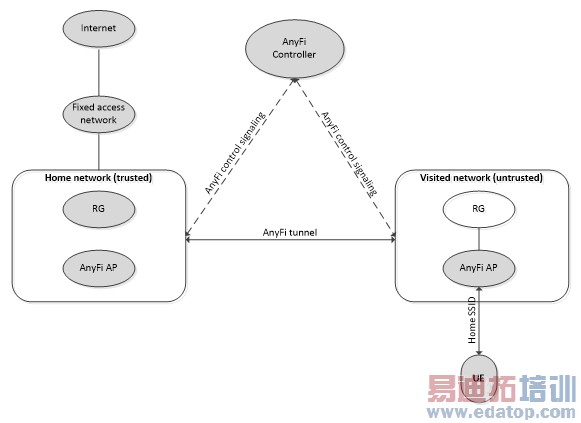

下图是AnyFi网络架构示意图

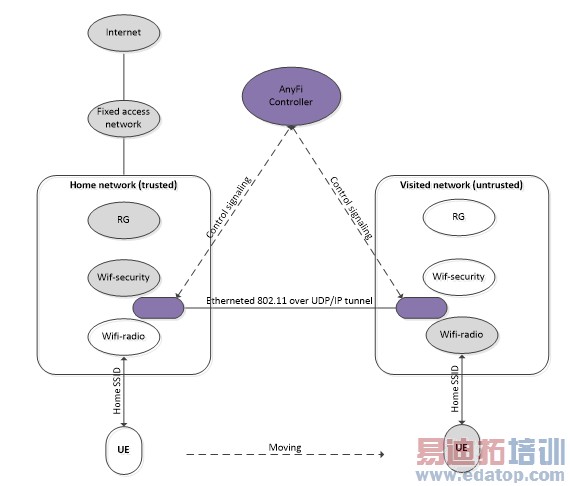

从网络架构示意图上，AnyFi引入了独立的Controller来管理用户通过AnyFi接入。Wi-Fi接入网络本身没有引入新的节点，只是在安全业务层和下层之间植入AnyFi模块，以支持虚拟Wi-Fi接入点功能以及与归属地Wi-Fi网络的隧道连接。

首先，用户连接到归属地Wi-Fi网络，通过Wi-Fi网络访问Internet。与此同时，归属地Wi-Fi网络把用户(连同MAC地址，本地网络UUID等信息)注册到AnyFi controller。

当用户离开归属地Wi-Fi网络，试图通过拜访地Wi-Fi接入点进行连接时，该外部Wi-Fi接入点会通过AnyFi Controller查询用户的归属地Wi-Fi网络信息，为用户建立虚拟Wi-FI接入并连接到归属地Wi-Fi网络。

自此用户通过该虚拟Wi-Fi接入点连接到归属地Wi-Fi网络并继续访问Internet。整个过程通过AnyFi自动完成，对用户透明。

其中参与AnyFi过程的重要节点和功能包括：

AnyFi Controller：用于管理支持AnyFi的Wi-Fi网络接入点。支持用户AnyFi注册，用户漫游后通过AnyFi进行连接。

Wi-Fi Radio：提供AnyFi接入的物理无线电功能。

Wi-Fi Security： 提供Wi-Fi接入需要的用户鉴权和安全建立。

AnyFi模块：该模块植入Wi-Fi Radio和Wi-Fi Security之间，支持虚拟Wi-Fi接入点功能以及与归属地Wi-Fi网络的隧道连接。

RG (Residential Gateway)：在用户通过固定网络接入Internet时提供家庭网关功能。

2 AnyFi操作过程

AnyFi主要工作过程包括：

用户在归属地Wi-Fi网络中的Wi-Fi注册连接过程（包括AnyFi注册）

用户在拜访地Wi-Fi网络中进行的AnyFi连接过程。

注： 本节描述的Wi-Fi连接过程仅为示例，详细的流程参见Wi-Fi 802.11协议定义。

2.1 用户Wi-Fi连接和AnyFi注册

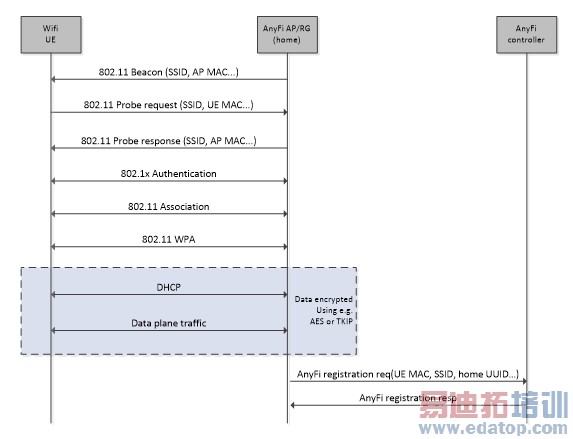

如上图所示，主要过程包括：

信标接收和查询过程：该过程确定Wi-Fi连接所用SSID和MAC地址等信息。

认证过程：主要基于802.1x的认证框架，实现基于EAP的认证。如果用户支持移动网络接入，还可以使用EAP-AKA，EAP-SIM等认证方法。AP侧上行过程并未标示，一般为通过RADIUS进行。

关联过程：该过程可提供加密算法及密钥管理方式协商。

WPA过程：基于认证过程中产生的原始密钥，产生用于加密的密钥，包括数据面上下行加密密钥。由此数据将在安全通道进行传输。数据加密手段比如AES, TKIP等。

DHCP过程：该过程为用户分配地址，以及DNS等主机配置参数。AP侧上行过程并未标示，一般为标准的DHCP过程或者还包含GTP过程。

在用户连接归属地Wi-Fi网络过程中，将同时完成用户AnyFi注册过程。归属地Wi-Fi网络向AnyFi Controller提供用户接入的MAC地址，以及本地Wi-Fi网络UUID等信息。

2.2 AnyFi连接过程

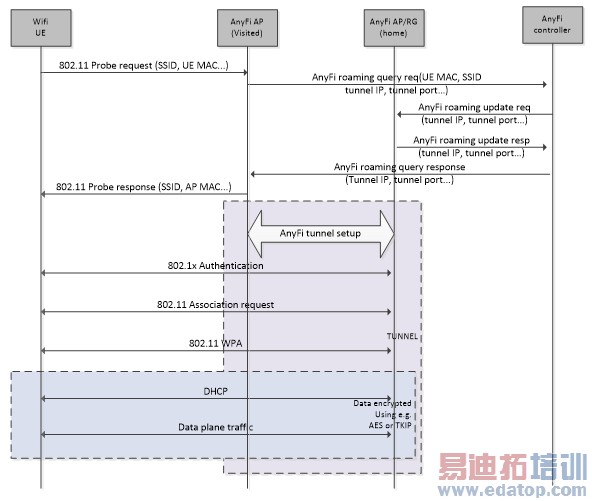

上图所示的主要过程包括：

1 用户终端向拜访地Wi-Fi网络接入点发起802.11查询，提供用户MAC地址等信息。

2 拜访地Wi-Fi网络查询AnyFi Controller，提供MAC地址，归属地Wi-Fi网络SSID等信息；同时提供用于Tunnel建立的本端Tunnel地址和端口。

3 AnyFi Controller根据拜访地Wi-Fi网络查询请求提供的MAC等信息，通知其归属地Wi-Fi网络接收该用户的AnyFi连接请求，成功后返回用于Tunnel建立的本端Tunnel地址和端口。

4 拜访地Wi-Fi网络收到AnyFi Controller成功的查询应答后，回应用户终端的Probe查询请求，包括归属地Wi-Fi网SSID。此时，与归属地网络的通道Tunnel也已经建立。

5 用户终端与归属地Wi-Fi网络完成802.11的后续过程，包括认证，管理，WPA, DHCP等。

6 最后，受保护的数据在用户终端与归属地Wi-Fi网络间传输，通过归属地Wi-Fi网络进行正常Internet等业务。

3 AnyFi的典型应用场景和组网

3.3 通过家庭网关接入

如上文AnyFi背景介绍所述，该组网方式中，用户通过自家的Wi-Fi网络和家庭网关使用Internet。家庭用户可以在离开自家Wi-Fi网络后，通过任何能够支持AnyFi的外部Wi-Fi网络接入并使用自家的Wi-Fi网络，进行用户鉴权和业务使用。用户终端和自家网络之间支持端到端的安全保障。用户终端只需借用外部Wi-Fi网络的物理无线电资源以及当地现成接入网络。用户甚至可以自携带支持AnyFi的Wi-Fi接入点为其终端提供接入。

家庭网关的应用比较广泛，家庭物联网M2M应用中，用户可以通过使用AnyFi接入无缝地进行家庭物联网连接。

3.2 通过TWAG接入EPC

该网络连接主要考虑以AnyFi作为接入手段，然后支持用户以3GPP标准定义的授信WLAN接入的方式接入4G核心网EPC。这种方式中，Wi-Fi接入网通过授信WLAN接入网关（TWAG）和授信WLAN AAA代理（TWAP）连接到EPC。这种组网方式的一个明显好处就是解决授信WLAN接入方式中接入网络的安全保障问题。另外，为提供面向EPC的集中式连接，归属地Wi-Fi网络节点提供Wi-Fi AC功能以服务更多的AP连接。

3..3 直接接入EPC

该网络连接以AnyFi作为接入手段，并直接连接到4G核心网EPC。

3GPP标准定义了非授信WLAN接入EPC。本节中的AnyFi组网方式可视为非授信WLAN接入EPC相类似的参考方式，其核心为AnyFi作为接入手段提供非授信WLAN接入和安全保障。

该接入组网的一个好处是，直接运用无线接入层的安全保障支持与EPC的连接，解决了多层面运用安全手段的低效叠加问题。

另外，为提供面向EPC的集中式连接，归属地Wi-Fi网络节点提供Wi-Fi AC功能以服务更多的AP连接。

4 基于AnyFi的WLAN/4G组网和应用分析

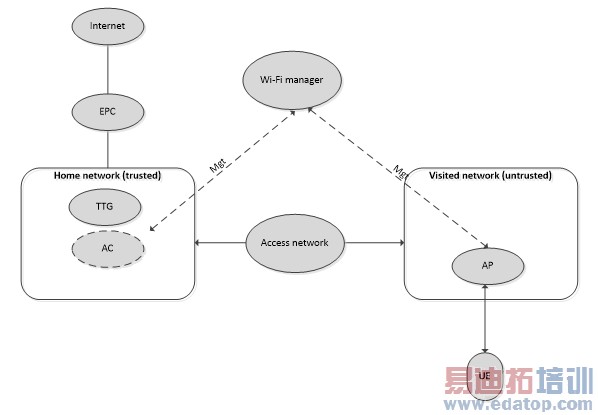

本节将对以上提供的三种基于AnyFi的组网以及3GPP标准定义的授信WLAN接入组网和非授信WLAN接入组网进行对比分析。在此，我们介绍另外一种基于这些组网之间的一种网络结构，如下图所示。

这种组网方式不以AnyFi为基础，与AnyFi没有任何关系，唯一相似的地方就是，用户终端通过拜访地Wi-Fi接入点作为中继，与归属地Wi-Fi网络AC之间建立802.11的安全连接。

这种方式的好处是，基于传统的AP/AC连接方式和Wi-Fi现有支持的安全手段，并直接连接EPC。实现非授信WLAN接入组网，同时减少对AnyFi接入方式的依赖。本节把这种接入方式叫做基于接入层安全的非授信WLAN接入EPC。

下表从几个重要方面对比这几种接入组网方式。

由此可见， 3GPP标准的非授信WLAN接入需要终端支持IKE/IPSEC，其他的接入组网方式对终端没有影响，即，使用标准的支持802.11 Wi-Fi能力终端即可。

安全方面，3GPP标准的授信WLAN接入的安全交由运营商Wi-Fi接入网络部署时自行保障，其他接入组网方案设计上能够保障Wi-Fi接入的安全性。

对Wi-Fi接入网的升级改造依赖方面，3GPP标准的非授信WLAN接入组网由于是一种类似于OTT的网络架构设计， Wi-Fi接入网只为其提供L3网络层连接的手段，因此对Wi-Fi下层透明和接入网络部署无依赖。3GPP保障的授信WLAN接入和基于接入层非授信WLAN接入对Wi-Fi接入网络存在依赖，需要把Wi-Fi接入认证和业务使用引入EPC，在网络部署上支持L2连接。另外，基于AnyFi的几种接入组网方式，还需要Wi-Fi接入点支持AnyFi能力。

相应的，3GPP标准的非授信WLAN接入组网提供用户核心网级别的连接，即只要用户能够通过L3网络连接到核心网即可；3GPP保障的授信WLAN接入和基于接入层非授信WLAN接入则需要终端能够支持这种组网的特点Wi-Fi网络上工作；AnyFi还需要Wi-Fi接入点支持AnyFi能力。同样，从全网可运营方面也可以得出类似结论。

从方案和标准程度方面，3GPP的两个标准组网方案都标准化都已经较为成熟（3GPP授信WLAN接入samog2仍在研究），商业部署正在积极推进。然而，其他组网方案都是需要在技术和具体应用中不断探究和验证。

5 总结和其他

AnyFi作为Wi-Fi接入组网的一种新的解决方案，为提升Wi-Fi丰富接入组网能力和广泛应用方面提供了一种新思路。AnyFi解决方案尤其可针对特定场景，充分发挥其AnyFi接入的独特优势。

另一方面，在WLAN/4G融合的大趋势下，基于AnyFi的WLAN接入，可以作为WLAN/4G组网的的一些新的方式进行探索。从而将更多更合理的Wi-Fi接入组网纳入到WLAN/4G融合中来，全面提升4G时代的宽带无线网络能力和并丰富多样化的应用场景。

当然，AnyFi解决方案和基于AnyFi的组网，本身存在着一些局限，如依赖于Wi-Fi节点的AnyFi能力，以及依赖于成熟的可运营的网络架构和接口定义等。

最后，鉴于作者对AnyFi本身的初浅理解，一定存在不够准确或正确的地方，但仍然希望本文的介绍能够起到抛砖引玉的作用，从而引发更多人从不同角度研究Wi-Fi解决方案特别是积极推动WLAN/4G融合组网和应用。

作者 巫长征 (longmarchwu@gmail.com) 著名大型通信企业核心网资深专家
