浅谈软基站网管

1  引言

目前，在移动通信领域，从2G，3G到4G，无线技术正变得越来越丰富，技术发展的脚步催生了网络融合的趋势。基于这种状况，业界提出了一种实现无线通信的新体系结构SDR，基本概念是将硬件作为无线通信的平台，通过软件配置实现多种标准、多种调制方式、多个频段的支持，把尽可能多的无线通信及个人通信功能用软件来实现。采用SDR技术的基站设备因其高效的资源利用率和强大的后向演进能力，能经济灵活地打造具有持续发展能力的新型通信网络。

2  软基站应用场景

SDR的两大应用方向就是终端和基站，其中"软基站"有望成为下一代宽带无线移动基站平台。"软基站"是指通过更换不同的软件，使得同一个基站硬件能够实现不同标准制式，或多种标准制式能够共存于一个基站。"软基站"使运营商把需要投资的多种基站合并为一种基站，简化了管理，节约了建网成本。

技术的融合和多样化也给网管建设带来了新的挑战，下面我们针对软基站的几个应用场景来加以说明。

2.1  单模组网

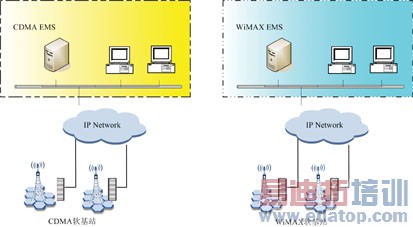

在组网的初期，软基站的应用场景可能比较简单，只需要承载某种特定类型的业务。不同制式的软基站由部署在异地的EMS接入管理。如图1所示，承载CDMA业务的软基站，可以由CDMA远程机房中的EMS网管管理；而承载WiMAX业务的软基站由WiMAX机房的EMS网管负责管理。这种组网场景，是软基站应用的最基本形式。单模软基站的网络管理系统EMS和传统的单制式没有本质的区别。

图1  单模软基站组网图

2.2  多模组网

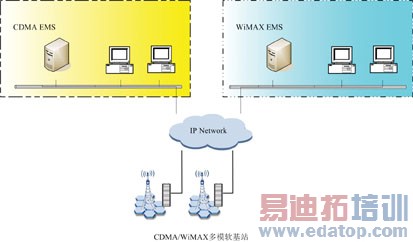

多模组网是指一个软基站同时承载多种无线业务，由这种多模软基站进行多制式组网（见图2、图3）。为了方便描述，本文只介绍双模的情况。当运营商同时拿到两块牌照时，就可以使用这种多模软基站进行全新建网，该网络能够提供两种制式的服务，比如同时提供CDMA和WiMAX，而建网成本近相当于一张网络的钱。

图2  多模组网（分制式管理）

图3  多模组网（统一管理）

对于这种多模软基站的组网方式，网络管理出现的问题就是共享的物理和逻辑资源、上下行数据的有效管理，以及网管和系统设备升级的稳定性。

2.3  混合组网

一般情况来说，运营商是先得到一种制式的牌照，运营一段时间后有可能再获得另一种制式的牌照，使用新业务来补充原有网络的不足。本文还以CDMA和WiMAX来说明，CDMA网络中的软基站通过软件版本升级，同时支持CDMA和WiMAX两种业务，该基站将同时归属CDMA远程机房的EMS和WiMAX远程机房中的EMS。整个网络既有原CDMA制式的老式基站又有新的多模软基站，相应的网管系统EMS比上面的多模组网方式更加复杂，除了考虑多模组网对网管的影响，还要考虑新旧系统的兼容，在易用性上也要充分考虑运维人员的操作简便性和系统升级的平滑性（见图4、图5）。

图4  混合组网（分制式管理）

图5  混合组网（统一管理）

3  结束语

中兴通讯作为一流的电信设备供应商，对网元级设备管理有着丰富的经验，并且已经在世界多个国家部署了接入网网管系统M31。针对软基站单模，多模，混合组网中遇到的网络管理问题，中兴通讯提供了一套基于可分可合，松耦合，插件式，平台化等为基础的解决方案，有效地解决了软基站网管存在的问题，为软基站大步进入市场奠定了坚实的基础。
