CyFi无线传感嚣网络组建与通信设计

其中，采集并发送消息的函数sendNewTxMsg()中发送的消息类型必须修改为CYFISNP_API_TYPE_CONF_BCDR，且应在调用的loadTxData()函数中添加如下一句以添加节点B的ID信息：

txApiPkt．payload[I2C_PAYLOAD_MAX]=DEV_ID_RX；

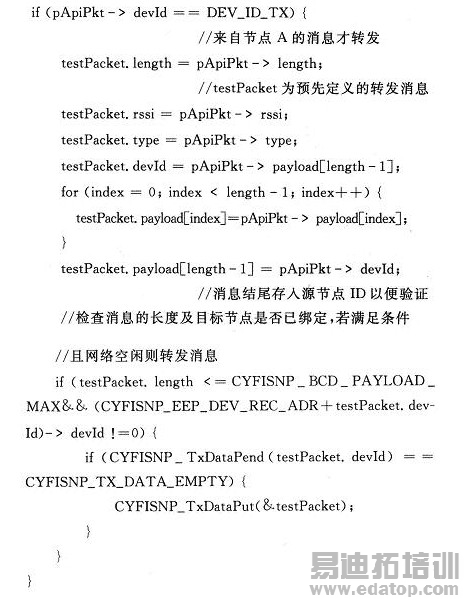

对于Hub使用的RF_HUB样例，首先需要将用户模块CYFISNP的Device ID assignment属性设置为Preas-signed Device ID，以便节点A、B使用指定的ID绑定成功。重新编译后，在ServeSNPPackets()函数中接收到CYFISNP_API_TYPE_CONF_BCDR类型的消息之后，添加如下代码：

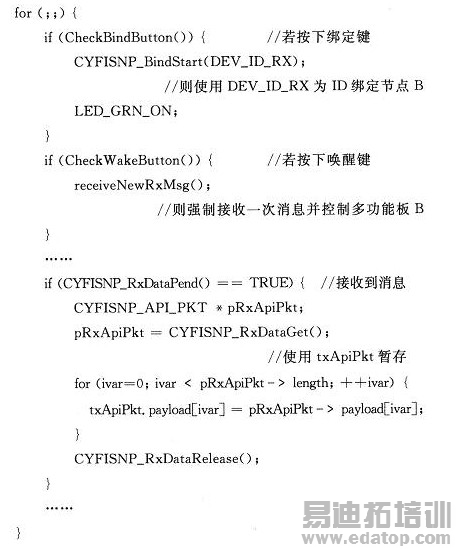

对于节点B使用的RF_I2C_BRIDGE样例，其主函数同样需要修改CYFISNP_BindStart()函数的参数，同时还需暂存接收到的消息。核心代码如下：

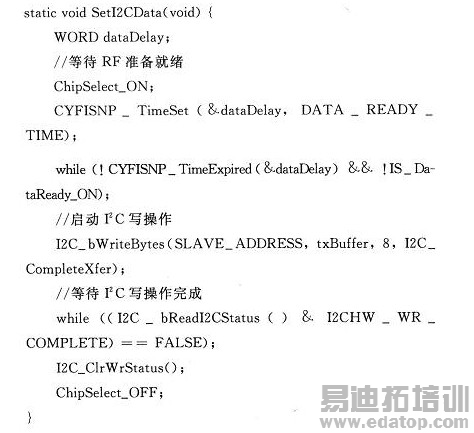

其中，负责接收消息并且控制多功能板B的函数receiveNewRxMsg()中必须与节点A对应的将消息类型修改为CYFISNP_API_TYPE_CONF_BCDR，且在其中调用的SetI2CData()函数如下：

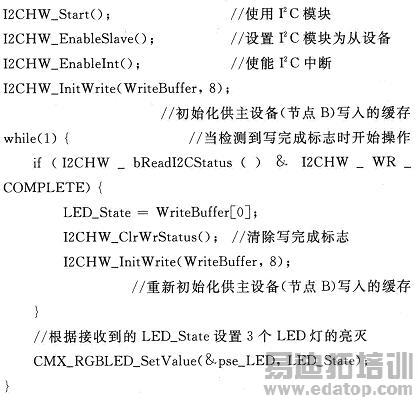

对于多功能板B使用的MF_CS_SLIDE样例，首先使用PSoC Designer的工程克隆功能，将样例中PSoCExpress编写的系统级工程克隆为PSoC Designer的芯片级工程，否则不能直接修改程序中的代码。然后在主函数中添加如下核心代码：

这样，5个部分的PSoC程序全部编写完成，最后分别编译各个程序再使用PSoC Programmer烧录到各个板卡中即可。

作者：叶青林 马忠梅　北京理工大学   来源：中华电子网
