一种基于UC2844的单端反激式高频稳压开关电源
录入:edatop.com 点击:
4 电源电路性能分析
PWM控制器UC2844及外围电路构成了双环反馈控制系统。UC2844的工作过程为:直流电压经限流电阻R15抬升电位至16V后启动UC2844工作;将流过原边线圈电流的反馈信号与UC2844内部的误差放大器输出的信号进行比较,从而调节占空比使输出的电感电流随误差电压的变化而变化,保持了输出电压的恒定。根据实际给定的定时元件参数值计算得出UC2844的工作频率*****,其中R12是定时电阻,C8是定时电容。如图4所示。

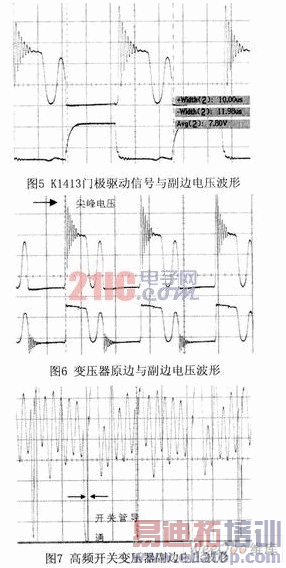

反激式高频变压器开关电源的电路图见图3。开关管门极驱动信号与原副边电压波形如图5及图6所示,图7为高频开关变压器原边电压波形,由图可以看到开关管导通时间占空比非常小,反激式高频开关稳压电源能够正常工作。(图5、图6直流电压用24V模拟)。
5 结束语
利用UC2844设计制作的开关稳压电源具有良好的性能指标,动态响应快、频率响应特性好、稳定幅度大、冲击小。负载调整率改善明显,电压调节范围宽,纹波电压小,系统稳定,能很好地满足微机的工作要求。
