一种基于FPGA的数字复接系统的设计与实现

引言

数字通信网中，为扩大传输容量和提高传输效率，常运用数字复接技术，将若干低速码流合并成高速码流，通过高速信道传送。而以往的PDH数字复接系统大多采用模拟电路或传统ASIC设计，电路复杂庞大且受器件限制，灵活性和稳定性都很低，系统的调试修改难度也很大。近年来可编程器件的应用日益广泛，使用较多的是现场可编程门阵列(FPGA)和复杂可编程逻辑器件(CPLD)。FPGA器件性能优越，使用方便，成本低廉，投资风险小，使用FPGA设计可以完全根据设计者需要开发ASIC芯片，可方便地反复编写和修改程序，即使制成PCB后仍能进行功能修改。本文将着重介绍运用FPGA技术实现基群与二次群之间复接与分接系统的总体设计方案。

数字复接基本原理及系统构成

二次群帧结构及其复接子帧结构

按ITU-TG.742协议，工作在8448kbit/s的采用正码速调整的二次群复接设备帧结构如图1所示，一帧共有848bit，前12位帧码组包括帧同步码10位，码型为1111010000；失步对告码，同步为"0"，失步为"1"；国内通信备用码。Cj1、Cj2、Cj3(j=1，2，3，4)为插入标志码，Vj(j=1，2，3，4)为码速调整插入比特，其作用是调整基群码速。二次群由四支路的子帧构成，子帧结构如图2所示，一子帧有212bit，1、2、3位码为帧码组，记Fj；插入标志码用Cj表示；码速调整插入比特用Vj表示。

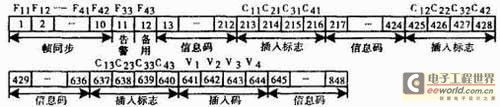

图1　二次群帧结构

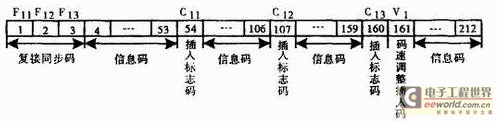

图2　复接子帧结构(以第一条支路为例)

复接系统构成

复接系统构成的框图如图3。复接时序信号发生器产生码速调整需要的时序信号，四路基群信号先各自经正码速调整，变为2.112Mbit/s的同步码流。合路器顺序循环读取四路码流，并在每帧开头插入帧定位信号，输出8.448Mbit/s的标准二次群。

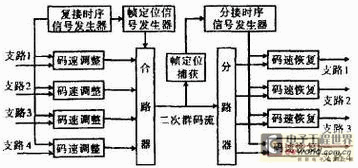

图3　复接的系统构成框图

在接收端，合路码流先进行帧定位捕获，判定系统处于同步态、失步态还是过渡态。一旦捕获到帧定位信号，便驱动分接时序信号发生器工作，产生分路和码速恢复需要的时序信号，同时分路器工作，把帧定位信号抛掉，顺序循环分别送入4个码速恢复单元，扣除插入码元，恢复成四路2.048Mbit/s的基群信号。

数字复接系统的FPGA设计

本次FPGA设计采用分层设计，顶层为整个系统的原理框图(见图3)，用一些符号表示功能块，然后把每个功能块分成若干子模块，各模块独立设计。下面就各模块的设计思想进行详细介绍。

复接电路设计

复接电路如图4所示，它由复接时序发生器、缓存器、码速调整控制电路、插入码控制电路、帧定位信号发生器和合路器6个模块构成。图中只画了第一条支路参与复接的实现过程，因为四条支路的过程完全相同，因而略去其余3个支路的电路。

图4　复接电路框图
