6位数字显示频率计数器电路及51单片机源程序

1.频率计算器功能

利用AT89S51单片机的T0、T1的定时计数器功能，来完成对输入的信号进行频率计数，计数的频率结果通过8位动态数码管显示出来。要求能够对0－250KHZ的信号频率进行准确计数，计数误差不超过±1HZ。

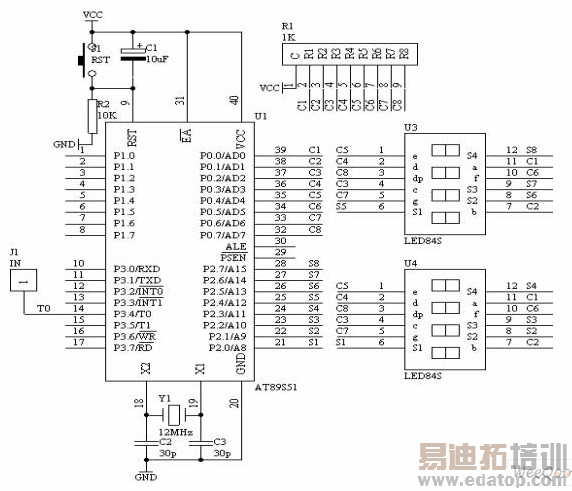

2．电路原理图

3．程序设计内容

（1）．定时/计数器T0和T1的工作方式设置，由图可知，T0是工作在计数状态下，对输入的频率信号进行计数，但对工作在计数状态下的T0，最大计数值为fOSC/24，由于fOSC＝12MHz，因此：T0的最大计数频率为250KHz。对于频率的概念就是在一秒只数脉冲的个数，即为频率值。所以T1工作在定时状态下，每定时1秒中到，就停止T0的计数，而从T0的计数单元中读取计数的数值，然后进行数据处理。送到数码管显示出来。

（2）．T1工作在定时状态下，最大定时时间为65ms，达不到1秒的定时，所以采用定时50ms，共定时20次，即可完成1秒的定时功能。

5．C语言源程序

C程序

#include <AT89X51.h>

unsigned CHAR code dispbit[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f};

unsigned CHAR code dispcode[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,

0x7f,0x6f,0x00,0x40};

unsigned CHAR dispbuf[8]={0,0,0,0,0,0,10,10};

unsigned CHAR temp[8];

unsigned CHAR dispcount;

unsigned CHAR T0count;

unsigned CHAR timecount;

bit flag;

unsigned long x;

void main(void)

{

unsigned CHAR i;

TMOD=0x15;

TH0=0;

TL0=0;

TH1=(6553*000)/256;

TL1=(6553*000)%6;

TR1=1;

TR0=1;

ET0=1;

ET1=1;

EA=1;

while(1)

{

if(flag==1)

{

flag=0;

x=T0count*65536+TH0*256+TL0;

for(i=0;i<8;i++)

{

temp[i]=0;

}

i=0;

while(x/10)

{

temp[i]=x;

x=x/10;

i++;

}

temp[i]=x;

for(i=0;i<6;i++)

{

dispbuf[i]=temp[i];

}

timecount=0;

T0count=0;

TH0=0;

TL0=0;

TR0=1;

}

}

}

void t0(void) interrupt 1 using 0

{

T0count++;

}

void t1(void) interrupt 3 using 0

{

TH1=(6553*000)/256;

TL1=(6553*000)%6;

timecount++;

if(timecount==250)

{

TR0=0;

timecount=0;

flag=1;

}

P0=dispcode[dispbuf[dispcount]];

P2=dispbit[dispcount];

dispcount++;

if(dispcount==8)

{

dispcount=0;

}

}
