智能配线架的单配/双配应用方案比较
1. 概述
综合布线系统是网络应用的物理平台,作为承载网络应用、信息技术领域的基础设施,在建筑物的智能化中起到了关键的作用。智能布线为综合布线系统的管理提供了更为便捷、人性化及智能化的解决方案。该系统的核心是物理层的管理,包括整条物理链路连接/断开状态的监控。
为了达到物理层的实时监控,智能布线系统在硬件及所支持软件的设计和应用上与普通综合布线系统有一定的区别。根据软硬件的工作原理不同,智能布线的设计在智能配线架部分可以分为单配线架及双配线架两种模式。在此我们从两种模式的工作原理入手,对比一下在工程应用领域两种模式的优劣。
2. 双配线架的工作原理及应用分析
2.1 双配线架模式的工作原理
1. 在配线机柜中应用两组智能配线架,并设置分析仪,通过分析仪的I/O传输电缆连接到智能配线架的方式,收集两组智能配线架上的连接信息;
2. 其中一组智能配线架作为交换机映射配线架,将交换机的端口延伸到该组配线架上;
3. 另外一组智能配线架作为水平映射配线架,将水平链路连接到该组配线架的后端模块;

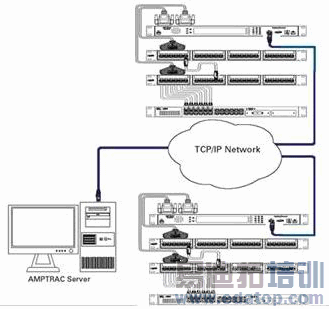

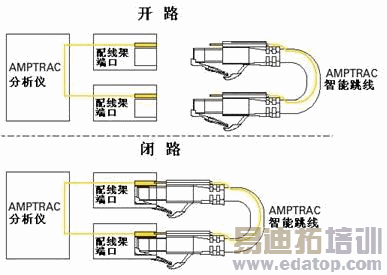

4. 应用智能跳线连接两组智能配线架后,可通过分析仪检测到智能配线架的连接信息,并结合SNMP功能检测到整个链路的连接状态,结构见下图所示。
2.2 双配线架模式的特点及在工程中的应用
在双智能配线架系统的管理中,用户对跳线的插拔可以通过分析仪对配线架的物理连接进行实时的监控,并且这个监控过程不需要经过任何网络的连接就可以完成,或者说它是独立于网络以外的。
这样的智能管理系统不会对网络的传输,包括传输速度和信息的安全性,产生任何影响。并且无论网络状态如何,双配线架的结构都可以对智能跳线部分进行有效的管理。
双智能配线架配合服务器上的SNMP功能,可以从:交换机—交换机配线架—水平配线架—工作区面板—终端设备,对整条链路进行有效且可靠的智能管理。

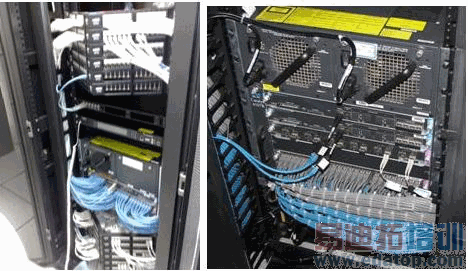

另外将交换机的端口延伸出来并不只是智能布线系统对双配线架的要求,很多应用高密度交换机端口或希望将跳线的管理与有源设备进行物理隔离的环境为了更好的管理跳线,避免在密集的交换机端口进行操作,也将交换机端口延伸到配线架上(见下图),并在交换机配线架和水平配线架之间进行跳接及管理工作。这样可以减少由于端口密度高及操作不当引起的网络故障发生。
所以双配线架的模式不仅可以提供给智能布线系统以可靠的管理方式,还可以提高布线系统在管理维护过程中的移动、增加及变更的能力。
