开关电流电路主要误差的改善

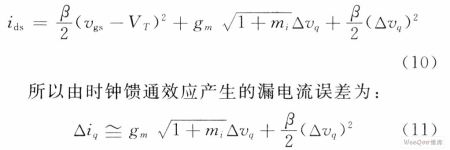

式中:mi=ii/j,称为调制指数。将式(9)代入式(8),得:
2 传输误差分析

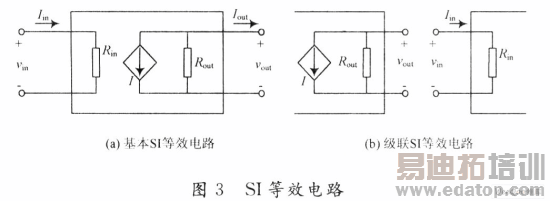

开关电流电路属于电流模式电路,其基本结构的等效电路如图3所示。
从图3可以看出,上一级电路的输出电阻与下一级电路的输入电阻并联。设上一级电路的输出电流为Iout,输出电阻为Rout,下一级电路的输入电流为Iin,输入电阻为Rin。,则下一级电路的输入电流为:
从式(12)可看出,增大输出电阻或减小输入电阻都可以减小传输误差。
3 误差的改善方法

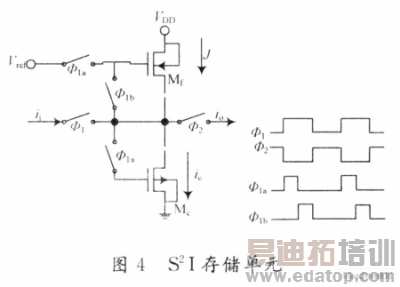

(1)时钟馈通误差的改善。改善时钟馈通误差可采用S2I电路。图4给出S2I存储单元的电路和时序。它的工作原理为:在φ1a相,Mf的栅极与基准电压Vref相连,此时Mf为Mc提供偏置电流JoMc中存储的电流为ic=J+ii。当φ1a由高电平跳变为低电平时,由于时钟馈通效应等因素造成Mc单元存储的电流中含有一个电流误差值,假设它为△ii。,则Mc中存储的电流为ic=J+ii+△ii。在φ1b相期间,细存储管Mf对误差电流进行取样,由于输入电流仍然保持着输入状态,所以Mf中存储的电流为If=J+△ii。当φ1b由高电平跳变为低电平时,考虑到△ii。

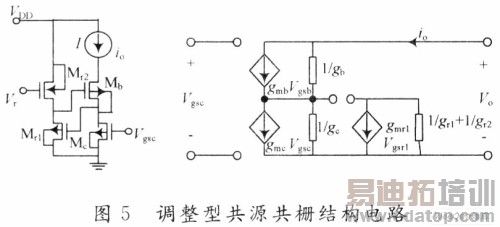

(2)传输误差的改善。从前面的分析知,增大输出电阻或减小输入电阻都可以减小传输误差。下面介绍一种调整型共源共栅结构电路,见图5。
由图5可计算出输出电阻为:
与图1中第二代基本存储单元相比,输出电阻增大

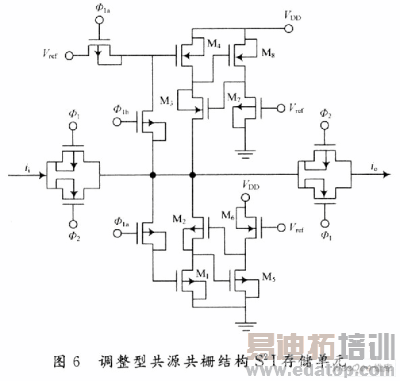

结合S2I电路与调整型共源共栅结构电路的优点,构造调整型共源共栅结构s2I存储单元,见图6。
