多路输出反激式电源电磁兼容问题研究

引言

电磁兼容性（ElectromagneticCompatibility）是指电气设备（系统、子系统）在共同的电磁环境中，能一起正常执行各自功能而不降低自身性能，它包括了电磁干扰(EMI)和电磁敏感（EMS）两方面的内容。EMI是指电气设备成为电磁环境中电磁污染源，EMS则是指电气产品能在预期的电磁环境中正常工作的能力。

开关电源中的功率半导体器件的开关频率较高（从几十kHz到数MHz），功率开关管的高速开关动作，不可避免地导致严重的EMI。与此同时，现代开关电源的功率密度急剧提高，电源内部的电磁环境越来越复杂，比如在电源系统内有多个子系统的场合，多个子系统电源之间的电磁兼容问题就更加的突出。因此，为了提高大功率逆变器的抗干扰性及可靠性，必须重视电源系统的电磁兼容性设计。

1 电路概述与方案介绍

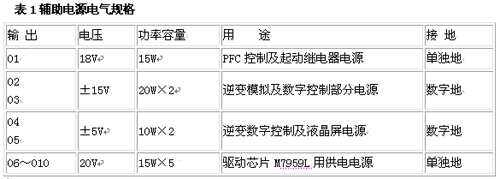

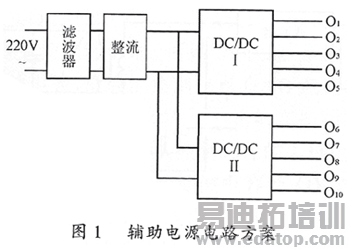

本文所分析的反激式电源用作5kW恒流逆变器中的辅助电源，其输出多达10路，除数字地外其它输出均要求电气隔离。电气规格见表1。图1是150W多路输出反激式开关电源的结构框图。

由于存在高频变压器绕制以及原边与多路副边绕组不易耦合等诸多困难，在方案选择上，该电源采取了两组反激式DC/DC变换器并联拓扑，双芯片电流峰值控制，以减小变压器体积。鉴于每组变换器功率等级较低，并考虑到充分利用反激式拓扑结构简单的特点，实际电路采取硬开关工作方式，开关频率为100kHz。由于是两组高频变压器相互并联，原边共用整流桥输出直流母线电压，因此，除考虑每组变流器原副边以及与工频电网的EMI问题以外，防止两组变流器相互之间的电磁干扰也是难点之一。

1）近区电磁场辐射耦合可分为共模(commonmode或CM)辐射和差模（differentialmode或DM）辐射两部分：

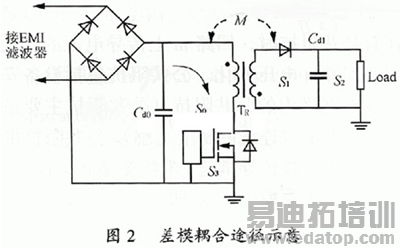

──差模辐射耦合其来源主要是瞬变电流的di/dt，耦合途径为两电路之间的寄生磁耦合电感M。当开关电源用于低压大电流场合，情况更为恶劣，有数据表明[2]，di/dt典型值可达250×106A/s。而这种电流的瞬变将通过寄生耦合电感M，以磁耦合的方式在其相邻电路上形成一个感生电压e。该电压的幅值和di/dt的幅度成正比，即

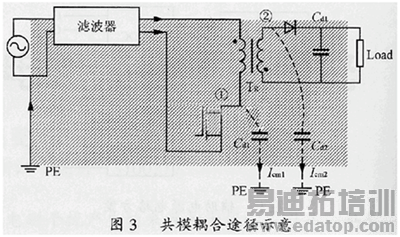

──共模辐射耦合其来源主要是瞬变电压的dv/dt，耦合途径是两电路间的分布电容C。与di/dt类似，dv/dt要远大于开关动作水平。在开关电源应用于高压小电流场合情况更为恶劣，dv/dt典型值[2]可达到10×109V/s。电压的瞬变通过寄生耦合电容在其相邻电路形成感生电流i。也就是说，感生电流，其源是高频电场，可以为任何电气节点或者电路元器件上存在的电压瞬变。同样，这种节点或元器件对大地E之间存在寄生电容Cd，感生出的共模电流通过Cd流向大地，并最终流经电源输入端内阻形成环路。感生电流i幅值和dv/dt成正比，即

从本质上说，由元器件或电路布线中寄生参数形成的电感性和电容性直接传导耦合均属于近场电磁场辐射耦合，大都可归结为以上两种类型。

2）公共阻抗传导耦合两电路(m和n)之间存在有公共阻抗时，回路m上传导电流的变化将会引起回路n电压变化。公共阻抗包括设备安全地和接地网络中的公共阻抗（公共阻抗主要是公共电阻以及电气连线的寄生电感）。公共阻抗耦合的本质属于直接传导耦合，干扰源是di/dt，造成的干扰表现为差模电压e，即

em=Zm,ni；en=Zn,mi（3）

作者：浙江大学电气工程学院　魏应冬　吴燮华   来源：电源技术应用
