深入分析802.11ac技术

　　802.11ac 技术细节

　　为保证向后兼容和共存，802.11ac 在可能的情况下重用 802.11n 技术规格。例如，802.11ac 采用与 11n 一样的物理层 OFDM 调制 （正交频分多路复用），并保持相同的编码和交错式架构。不过，为满足性能目标，做了一些必要的修改并提供新的 11ac 特性。表3所示为与 802.11n 相比，802.11ac 引入的大量新特性 （粗体突出显示）。

　　表3： 802.11ac 主要功能

　　802.11ac 设备物理层规定参数为 80 MHz 带宽、64QAM 5/6 和1个空分码流。采用这种配置，数据速率达293 Mbps。不过，采用所有选用参数的设备 （160MHz、256QAM 5/6 和8个空分码流），数据速率可达到 6.93 Gbps。

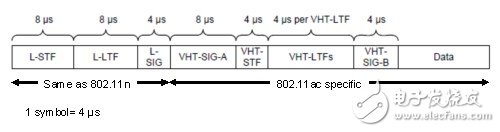

　　单 PPDU 帧格式按物理层会聚协议定义，如图2所示。为保证向后兼容，专门定义了 802.11a 和 n设备可收接收的非 VHT 字段。前导码中前4个字段用于非 VHT 站接收。前三个字段与 802.11n 的字段相同，第四个字段用于确定 802.11n 还是 802.11ac。前导码中剩余字段仅用于 VHT 设备。VHT-STF 用来改善 MIMO 传输中的自动增益控制。VHT-LTF 是长训练系列，为接收机提供 MIMO 信道预估。VHT-SIG-B 提供单用户或多用户模式数据长度、调制和编码方案 （MCS） 信息。

　　图2： VHT PPDU 格式
