关于multisim中示波器的用法
录入：edatop.com 点击：

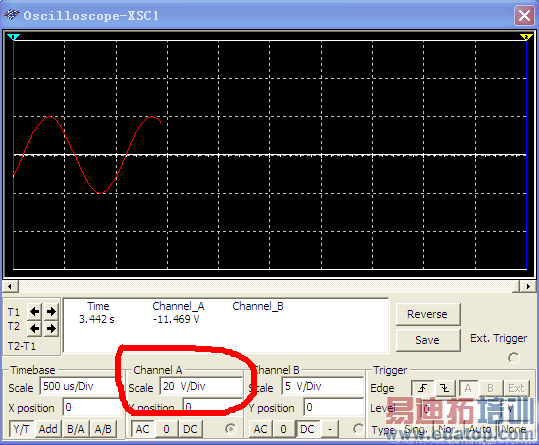

红圈中的scale是什么意思呢?是垂直方向每一格20v吗?
这是扫描的间隔，简单的说就是屏幕中小正方形的边长（纵向方向上，跟实际示波器一致），20V/DIV的意思是每一格的代表20V，以你这个波形，峰峰值都接近40V了。
为什么我的函数发生器的振幅只有10v,但如果按示波器的痛读数应该是20v,
你是不是函数发生器接错了？我的一点没问题。
你应该把函数发生器的（+）送到示波器的输入口，中间的一个没标记的点是地，接到示波器的G。
是接错了,把函数发生器负极接地了,话说为什么把函数发生器中间那接点接地,负极起什么作用呢?
负极性波形，如果你把负极接到示波器，中间的地还是接示波器G，还是跟接正的一样峰峰值。如果是负极接示波器G，而正极接示波器输入端，则输出值是设定有效值的2倍，你遇到的就是最后一种情况。
